Nouveau module de trouvé ![Dan.San :)](./images/smilies/1.gif)

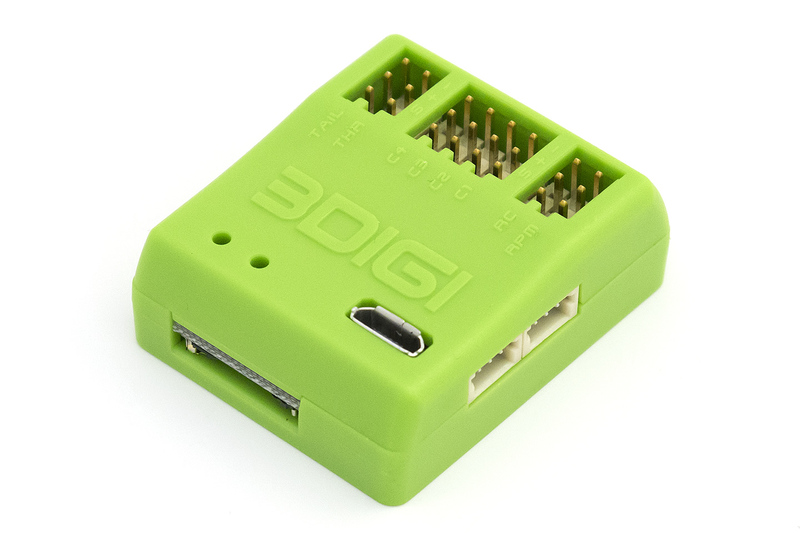

3Digi (”ThreeDigi”)
![Image](http://www.mhm-modellbau.de/bilder_nologo/R2-3DIGI-3.jpg)
http://threedigi.os.drupalcompany.com/en
Le site vient d’être refait donc peu d'info ...
Vendu à 95€ en Allemagne - http://www.mhm-modellbau.de/part-R2-3DIGI-3.php
Dimension 39,5mm x 32,8mm x 14,6m
Poids : 15g
6 Axes MEMS Sensor (Gyro et Acceleration)
32Bit ARM Microcontrolleur
Si quelqu'un à plus d'info ...
Bonne Asservissement à tous![:lol: :lol:](./images/smilies/laugh.gif)
----------------------Traduction Google donc à prendre avec des pincettes -----------------------------------------------------
*sera modifié et corrigé dans un seconde temps
Cette nouvelle version révisée 3Digi est construit prêts par rapport à ses prédécesseurs et dispose d'une large gamme d'interfaces. Ainsi, la connexion d'un ordinateur à la configuration sans matériel supplémentaire est possible directement via un câble Micro-USB.
La conception électronique porte les possibilités de compte à distance moderne et l'entrée de signal est uniquement possible via un signal composite. Les protocoles d'un signal PPM somme de Graupner, Jeti Multiplex et être pris en charge ainsi que Futaba S.BUS ou spectre de satellite.
Caractéristiques:
Avancée 6 axes capteur MEMS (gyroscope et accélération)
32 bits ARM Microcontrollers
R intégré micro bus d'alimentation alimente le processeur interne, les capteurs et connecté Spektrum satellite à partir d'une tension d'entrée de 1,7 volts - pas plus de baisses de tension!
Entrée haute puissance supplémentaire pour l'alimentation sans perte (Solder pour le câble BEC)
L'analyse des vibrations intégré (avec enregistrement des données)
Port micro-USB sur le périphérique pour la configuration et les mises à jour automatiques du firmware
(8.1 7 ;; 8) La configuration simple de Windows pour définir les paramètres sous Microsoft Windows
Applications Android (en préparation)
Connexion pour modules Bluetooth standards (fonction pas cher eBay modules)
Connecteur pour récepteur GPS standard (liste de compatibilité en préparation)
Entrée RC pour plusieurs signaux de somme ou par satellite de spectre
Sorties RC 4x plateau oscillant, arrière et gaz
Entrée pour capteur de vitesse
Affichage d'état via 2 LED
Commutable en vol - 3 réglages différents en utilisant le paramètre définit possible
Le suivi de la tension d'alimentation externe
pour affiner les paramètres individuels peuvent être configurés pour un commandes proportionnelles et les changements en vol
Event Log
Micro fente pour carte SD pour l'enregistrement des données (carte Micro SD est pas inclus, carte de correspondance voir accessoires)
Les données GPS et les vibrations peuvent être enregistrées
Les données enregistrées peuvent être chargées et analysées par la carte SD après le vol
Tension de fonctionnement: 1.7V - 9V (la tension minimale des servos utilisés doit être observée pour un fonctionnement sans problème)
![Dan.San :)](./images/smilies/1.gif)
3Digi (”ThreeDigi”)
![Image](http://www.mhm-modellbau.de/bilder_nologo/R2-3DIGI-3.jpg)
http://threedigi.os.drupalcompany.com/en
Le site vient d’être refait donc peu d'info ...
Vendu à 95€ en Allemagne - http://www.mhm-modellbau.de/part-R2-3DIGI-3.php
Dimension 39,5mm x 32,8mm x 14,6m
Poids : 15g
6 Axes MEMS Sensor (Gyro et Acceleration)
32Bit ARM Microcontrolleur
Si quelqu'un à plus d'info ...
Bonne Asservissement à tous
![:lol: :lol:](./images/smilies/laugh.gif)
----------------------Traduction Google donc à prendre avec des pincettes -----------------------------------------------------
*sera modifié et corrigé dans un seconde temps
Cette nouvelle version révisée 3Digi est construit prêts par rapport à ses prédécesseurs et dispose d'une large gamme d'interfaces. Ainsi, la connexion d'un ordinateur à la configuration sans matériel supplémentaire est possible directement via un câble Micro-USB.
La conception électronique porte les possibilités de compte à distance moderne et l'entrée de signal est uniquement possible via un signal composite. Les protocoles d'un signal PPM somme de Graupner, Jeti Multiplex et être pris en charge ainsi que Futaba S.BUS ou spectre de satellite.
Caractéristiques:
Avancée 6 axes capteur MEMS (gyroscope et accélération)
32 bits ARM Microcontrollers
R intégré micro bus d'alimentation alimente le processeur interne, les capteurs et connecté Spektrum satellite à partir d'une tension d'entrée de 1,7 volts - pas plus de baisses de tension!
Entrée haute puissance supplémentaire pour l'alimentation sans perte (Solder pour le câble BEC)
L'analyse des vibrations intégré (avec enregistrement des données)
Port micro-USB sur le périphérique pour la configuration et les mises à jour automatiques du firmware
(8.1 7 ;; 8) La configuration simple de Windows pour définir les paramètres sous Microsoft Windows
Applications Android (en préparation)
Connexion pour modules Bluetooth standards (fonction pas cher eBay modules)
Connecteur pour récepteur GPS standard (liste de compatibilité en préparation)
Entrée RC pour plusieurs signaux de somme ou par satellite de spectre
Sorties RC 4x plateau oscillant, arrière et gaz
Entrée pour capteur de vitesse
Affichage d'état via 2 LED
Commutable en vol - 3 réglages différents en utilisant le paramètre définit possible
Le suivi de la tension d'alimentation externe
pour affiner les paramètres individuels peuvent être configurés pour un commandes proportionnelles et les changements en vol
Event Log
Micro fente pour carte SD pour l'enregistrement des données (carte Micro SD est pas inclus, carte de correspondance voir accessoires)
Les données GPS et les vibrations peuvent être enregistrées
Les données enregistrées peuvent être chargées et analysées par la carte SD après le vol
Tension de fonctionnement: 1.7V - 9V (la tension minimale des servos utilisés doit être observée pour un fonctionnement sans problème)
-
- Chancelier Suprême
- Messages : 721
- Enregistré le : 21 janv. 2008, 11:46
Re: 3Digi - Module FBL Heli RC
Hello,
C'est un projet plus ou moins open source qui existe depuis quelques temps ... de mémoire il existait déjà quand j'ai commencé à bosser sur le BRAIN (ca fait quelques années).
Je n'en avais plus entendu parler depuis ... je n'ai aucune idée des capacités ni de comment a évolué le projet (et leur site web n'aide pas des masses ...).
Thomas.
PS : ha ouais, sur les photos on a l'impression que c'est tout petit, mais regardez les dimensions, ca fait 4cm x 3cm, c'est un gros bébé![Dan.San ;)](./images/smilies/6.gif)
C'est un projet plus ou moins open source qui existe depuis quelques temps ... de mémoire il existait déjà quand j'ai commencé à bosser sur le BRAIN (ca fait quelques années).
Je n'en avais plus entendu parler depuis ... je n'ai aucune idée des capacités ni de comment a évolué le projet (et leur site web n'aide pas des masses ...).
Thomas.
PS : ha ouais, sur les photos on a l'impression que c'est tout petit, mais regardez les dimensions, ca fait 4cm x 3cm, c'est un gros bébé
![Dan.San ;)](./images/smilies/6.gif)
Support : contact@eznov.com
- Katosan
- Editor confirmed ++
- Messages : 15486
- Enregistré le : 18 juil. 2008, 12:03
- Localisation : Nantes
Re: 3Digi - Module FBL Heli RC
En fait Thomas, c'est toi qui en a une petite.... boîte
Le neuron est très compact faut avouer.
Un module Open source... ça me laisse dubitatif mais pourquoi pas.
![:lol: :lol:](./images/smilies/laugh.gif)
Le neuron est très compact faut avouer.
Un module Open source... ça me laisse dubitatif mais pourquoi pas.
![Image](http://goodies.heli4.com/icones/drapo_fr.png)
![Image](http://goodies.heli4.com/icones/radio.png)
![Image](http://goodies.heli4.com/icones/simu.png)
![Image](http://goodies.heli4.com/icones/charger.png)
![Image](http://goodies.heli4.com/icones/cp.png)
Re: 3Digi - Module FBL Heli RC
@Otatiaro Merci de ces informations.
Zn regardant sur Youtube nous pouvons trouver des vidéos de 2009 donc effectivement ça date déjà![:p :p](./images/smilies/tongue.gif)
J'ai trouvé je pense l'ancien site avec plus d'informations ... en allemand![Dan.San :)](./images/smilies/1.gif)
http://3digi.wikidot.com
Zn regardant sur Youtube nous pouvons trouver des vidéos de 2009 donc effectivement ça date déjà
![:p :p](./images/smilies/tongue.gif)
J'ai trouvé je pense l'ancien site avec plus d'informations ... en allemand
![Dan.San :)](./images/smilies/1.gif)
http://3digi.wikidot.com
Re: 3Digi - Module FBL Heli RC
Y a une documentation, Fabriquez vous même votre module ! la classe ... bon c'est toujours en Allemand
http://3digi.wdfiles.com/local--files/3 ... V1_0_3.pdf
![:lol: :lol:](./images/smilies/laugh.gif)
http://3digi.wdfiles.com/local--files/3 ... V1_0_3.pdf
- gLo0my
- Chevalier Jedi
- Messages : 1366
- Enregistré le : 06 févr. 2012, 00:57
- Localisation : Lyon- Vaulx Village
- Contact :
Re: 3Digi - Module FBL Heli RC
Cela ressemble pas mal au Bavarian Demon dans sa version boite métal...
