Osd pas cher hobbyking

supercopter20 · Message par **supercopter20** » 03 août 2014, 22:55

Salut
Je cherche un osd pas cher, genre 60$ maxi. Je suis surtout interéssé par l'altitude, pour savoir si je monte ou descends.
J'ai vu le G-osd 3 mini de hobbyking, il semble bien : pas cher et avec altitude, vitesse, courant etc etc. Quelqu'un l'utilise ici ? J'ai lu plutôt du bien sur lui, mais il me semble que ses affichages ne sont guère lisibles, et que ses infos pas toujours très précises. Un retour ? C'est pour utiliser avec un tx 5.8 immersionrc et un gopro 3.

Il existe peut-être un autre modèle pas cher et qui est mieux ? Tant qu'à faire, ce serait bien s'il y en a un qui propose la flêche qui pointe vers la maison.

Merci et a +

Message par **elofix** » 03 août 2014, 23:18

Salut, j'utilise le G-osd 3. Il marche très bien et fait le fixe gps rapidement

La hauteur me parait fiable à quelques mètres près. Ca indique la hauteur par rapport au niveau de l'eau. Mesurée par l'osd au même endroit sur mon terrain, ça varie entre 102 et 108m.

Voici ce que ça donne. Tu as normalement en haut les coordonnées gps et le nb de satellites vus par la puce. Je les ai coupé sur cette photo.
Le B indique là où je suis.
Je jouais à aller le plus vite possible avec un bixler bien motorisé par très gros vent. La vitesse me paraît quand même optimiste

Je dois pouvoir récupérer une vidéo de mauvaise qualité sur la carte de mon enregistreur si tu veux en voir plus.

FX

supercopter20 · Message par **supercopter20** » 03 août 2014, 23:58

Merci pour ta réponse rapide !
Sur ce, le "b" qui indique le point de départ, est-ce que ça marche bien ? Je veux dire, on arrive à s'orienter par rapport à ce "b" si jamais on se perd, ? Que se passe-t-il avec ce "b" lorsque le point de départ ne se trouve pas dans le champ de vision de la caméra ?
Optimiste la vitesse ? De toute manière tu volais pas lentement du tout !

Message par **Eurny666** » 04 août 2014, 08:56

Salut Supercopter!

Tu as pour 70€ livré d’Angleterre le Suppo OSD qui marche très bien

Message par **chamois06** » 04 août 2014, 09:11

Bonjour,
Moi aussi je te conseil le suppo OSD. J'ai pris le mien ici:
http://www.bambucopter.com/suppo-easy-o ... h-5hz-gps/

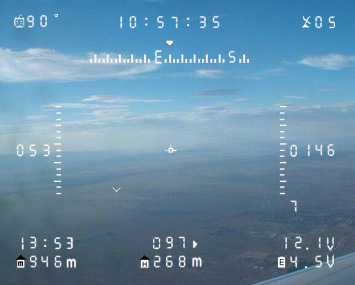

Il est complet, programmable et .......pas cher. Tu as un affichage de l'altitude absolue ou relative.
Tu sais tout le temps où se trouve ton avion par rapport à son point de décollage et la petite flèche qui pointe en permanence vers le point de décollage est très pratique.
Pierre

supercopter20 · Message par **supercopter20** » 04 août 2014, 12:01

Oui il a l'air bien. Mais je vois qu'il fonctionne en 12 v, donc comme mon quadri est en 4s, faudra prévoir un bec je suppose ?
Et je lis que la sortie d'alimentation pour la camera est de 12 v, mais vu que ma gopro fonctionne en 5 v, est-t-on obligé d'alimenter la caméra via l'osd, ou on peu toujours l'alimenter, comme je le fais maintenant, via la sortie 5 v du tx immersionrc ?

Message par **elofix** » 04 août 2014, 13:47

supercopter20 a écrit : Sur ce, le "b" qui indique le point de départ, est-ce que ça marche bien ? Je veux dire, on arrive à s'orienter par rapport à ce "b" si jamais on se perd, ? Que se passe-t-il avec ce "b" lorsque le point de départ ne se trouve pas dans le champ de vision de la caméra ?

Oui ça marche bien. On sait toujours où se trouve le point de départ (B pour Base). La photo indique que le point de départ se trouve physiquement à 94 m sur la gauche de l'avion. Il n'est pas dans le champ de vision.

Le g-osd 3 n'est pas programmable et n'affiche pas l'altitude relative.

FX

Message par **Eurny666** » 04 août 2014, 14:00

Pas de problème avec Immersion RC/Fatshark.

Tant que tu alimentes l'entrée "Power in" en 5V avec le TX IRC la sortie caméra sera également en 5V. C'est comme ça que je l'ai monté sur mon Mini Skywalker.

En revanche, il faudrait bien vérifier que l'entrée "Plane Battery" supporte le 4S.

Message par **elofix** » 04 août 2014, 14:02

elofix a écrit :Le g-osd 3 n'est pas programmable

pour être plus précis :
Il est paramétrable, mais on ne peut pas choisir les infos à afficher ou les disposer comme on le souhaite.

FX

supercopter20 · Message par **supercopter20** » 04 août 2014, 14:17

Tant que tu alimentes l'entrée "Power in" en 5V avec le TX IRC la sortie caméra sera également en 5V. C'est comme ça que je l'ai monté sur mon Mini Skywalker.

En revanche, il faudrait bien vérifier que l'entrée "Plane Battery" supporte le 4S.

Euh donc comment ça marche ? L'entrée power in, peut être l'alimentée avec les 5v tu tx, et sa fonction est de alimenter l'osd + camera ? Et l'entrée "plane battery" sert que à mesurer la tension pour l'afficher ensuite sur l'écran ?

supercopter20 · Message par **supercopter20** » 04 août 2014, 14:20

Tant que tu alimentes l'entrée "Power in" en 5V avec le TX IRC la sortie caméra sera également en 5V. C'est comme ça que je l'ai monté sur mon Mini Skywalker.

En revanche, il faudrait bien vérifier que l'entrée "Plane Battery" supporte le 4S.

Euh donc comment ça marche ? L'entrée power in, peut être l'alimentée avec les 5v tu tx, et sa fonction est de alimenter l'osd + camera ? Et l'entrée "plane battery" sert que à mesurer la tension pour l'afficher ensuite sur l'écran ?

Message par **Eurny666** » 04 août 2014, 15:29

Oui exactement.

Avec l'entrée "Power in" on alimente l'OSD et l'entrée "Plane battery" affiche la tension de la batterie à laquelle elle est connectée.

EDIT: Voici le schéma de montage :

supercopter20 · Message par **supercopter20** » 04 août 2014, 16:35

Je suppose alors que l'osd fonctionne même si on ne branche rien sur la prise plane battery ? J'essaie de voir si ça supporte le 4s.

Message par **Eurny666** » 04 août 2014, 16:47

Oui "Plane Battery" est juste une valeur sur l'écran. Même débranché l'OSD fonctionnera parfaitement.

Message par **chamois06** » 04 août 2014, 17:56

supercopter20 a écrit :Je suppose alors que l'osd fonctionne même si on ne branche rien sur la prise plane battery ? J'essaie de voir si ça supporte le 4s.

La prise "plane battery sert à prendre la tension de la batterie de vol, cela n'a rien à voir avec l'alimentation de l'OSD qui passe par les connecteurs "POWER". Si ma mémoire est bonne on peut brancher jusqu'à 6S sur "plane batterie"
Je l'utilise sur mon Skywalker en 4S avec une gopro 2.
- le 4S est branché sur l'entrée "plane battery" pour avoir la tension batterie (4s) affichée.
- moi je l'alimente en 12v via un BEC vu que mon émetteur vidéo est en 12V
quand je monte la gopro 2 je ne branche pas le fil rouge vue que la gopro est alimetée par sa batterie
quand je monte une camera 12 V celle-ci est alimenté via le suppo-OSD.
Tu as tous les renseignement sur le site que je t'ai mis au dessus ( http://www.bambucopter.com/suppo-easy-o ... h-5hz-gps/
je cite: "5-12v power in"
là le manuel: 5-12v power in où tu peux aussi lire au bas : specifications OSD 5V-12V.
Pierre

supercopter20 · Message par **supercopter20** » 04 août 2014, 18:39

Oui je préfère éviter le poids de la batterie de la gopro, donc je l'alimente via les 5v du tx.

Sur ce je pense que je vais prendre alors cet osd, gps version 10hz, il a l'air bien.

Message par **Eurny666** » 04 août 2014, 19:29

Oui, la version 10Hz est plus compact aussi

supercopter20 · Message par **supercopter20** » 14 août 2014, 11:48

Juste pour savoir, votre osd il a mis combien de temps pour venir d'Angleterre ?

supercopter20 · Message par **supercopter20** » 15 août 2014, 19:08

Lol je sais pas ce qui m'as mis dans la tête que ce site était anglais !!

Il est chinois!

Enfin bon, cela fait une semaine que j'ai payé par paypal, et toujours rien encore lorsque je rentre le tracking number sur le site de china post. Combien de temps cela vous a pris pour recevoir votre OSD ?

Message par **chamois06** » 16 août 2014, 09:14

supercopter20 a écrit :Lol je sais pas ce qui m'as mis dans la tête que ce site était anglais !! Il est chinois!

Enfin bon, cela fait une semaine que j'ai payé par paypal, et toujours rien encore lorsque je rentre le tracking number sur le site de china post. Combien de temps cela vous a pris pour recevoir votre OSD ?

Bonjour,
Entre 10 et 20 jours.
Pierre

Message par **Eurny666** » 16 août 2014, 15:11

Pour les colis que j'ai récemment reçus de chine c'était dans les 2 semaines.

Le suivi va normalement prendre quelques jours pour être actif

Message par **Eurny666** » 26 août 2014, 13:36

Pour ceux que ça intéresse, j'ai commandé un Mini OSD chez hobbyking que je vais flasher avec uOSD qui permet d'entièrement configurer l'OSD. Je sais que le GPS est pourri mais on verra bien ce que ça donne, il y a de bonnes alternatives pour 15$ au pire.

Ce sera pour monter sur la Swift II donc pas de risques ^^

supercopter20 · Message par **supercopter20** » 29 août 2014, 15:13

J'ai reçu mon suppo osd v 3.51 ...
Bon, pour le moment pas de grand succès, il ne s'enclenche pas. J'essaie de le faire marcher avec ma gorpo sans sa batterie, la gopro alimentée via l'osd via le tx irc 600mw fonctionne mais l'osd lui même ne fait rien. Je ne reçois aucune image sur mon écran.

Voici mes branchements:

- RSSI : Rien pour le moment
- Plane battery : Connecté sur le cable d'alimentation du tx immersionrc 600mW ( lipo 4s)
- Video in / Ground / Power : Connectés respectivement aux fils jaunes, noir, rouge qui sortent de la gopro
- Power / Ground / Video out : Connectés respectivement sur les prises "5V out (rouge)" / "Ground ( noir)" / "vid ( jaune)" du tx immersionrc 600mW
- Power in : Fil rouge sur la prise "5v out" du tx et fil noir sur la prise ground du tx. ( Enfait les fils noirs et rouges de la prise " power in " et "video out" de l'osd se rejoignent sur la sortie 5V du tx.

Je sais pas, il est sensé s'allumer tout seul, ou il y a une manière pour l'enclencher ?

supercopter20 · Message par **supercopter20** » 30 août 2014, 11:27

Je crois que j'ai trouvé le problème. Tout simplement il ne fonctionne pas avec les 5v du tx.

J'ai testé : avec une lipo 2s il fonctionne, avec 5V du tx il fonctionne pas. Visiblement ils ont dû changer qqchose dessus, vu que plusieurs ici l'utilisent avec les 5V du tx.

Bon c'est pas grave, je vais l'alimenter avec la prise d'équilibrage. J'aurais besoin d'un peu d'aide pour le brancher comme cela par contre.

Si donc j'alimente l'osd en 7.4 ou 11.1V, il faut donc brancher la gopro dessus juste avec les fils noirs et jaunes, n'est-ce pas ? Et le fil rouge je le fait passer directement du tx vers la gopro, afin d'alimenter cette dernière en 5V ( je ne veux pas utiliser la batterie de la gopro ) ? Et ensuite, pour la prise "video out", là aussi je ne branche pas le fil rouge, que le noir et jaune ?

Message par **Eurny666** » 30 août 2014, 15:19

[/quote]

As-essayé comme le montage ci-dessus?

En branchant uniquement le power in?

Apparemment il marche en 5V pour ce mec sur RC groups:
http://www.rcgroups.com/forums/showthread.php?t=2179301

Au pire le montage que tu as indiqué devrait fonctionner ^^

supercopter20 · Message par **supercopter20** » 30 août 2014, 16:32

En branchant uniquement le power in?

Oui j'ai essayé de brancher que le power in sur le 5V du tx ( vérifié 4,9 V avec le voltmètre ) - aucune réaction.

Apparemment il marche en 5V pour ce mec sur RC groups:
http://www.rcgroups.com/forums/showthread.php?t=2179301

Ou vois tu que pour ce mec il marche en 5V ? Il dit juste que il est pas sûr si il doit le mettre en 4.5V ou 7-12V.

Au passage comment vous conectez du matos à la prise d'équilibrage ? Avec une prise femelle ? On en trouve ou ?

Message par **Eurny666** » 30 août 2014, 17:46

En effet, j'ai lu un peu rapidement, il précise qu'il a vu dans le manuel qu'il marche en 4,5V.

Alors prise d'équilibrage! Personnellement j'avais découpé des câbles pour charger 2 lipos 3s sur une prise 6s comme ça m'avait flingué une batterie quand je l'avais testé.

supercopter20 · Message par **supercopter20** » 30 août 2014, 21:58

J'ai pu essayer l'osd, ça semble fonctionner assez bien. Mais j'ai les indications qui clignotent un peu, ça le fait aussi chez vous ?

Message par **Eurny666** » 31 août 2014, 11:33

Qu'entends-tu par là? N'as-tu pas une mauvaise connexion quelque part?

Pas de clignotement pour moi

supercopter20 · Message par **supercopter20** » 31 août 2014, 14:10

Disons que les infos scintillent un peu. Mais bon, ce nest pas trop gênant..
Par contre plus gênant cest que une partie des infos de losd sont coupées chez moi. La ligne d'infos qui est tout en haut de l' ecran n'apparaît pas. Et par contre j'ai un grand espace en bas.

Edit : C'est bon j'ai trouvé : fallait le mettre en mode NSTC. Mais j'ai toujours encore un petit bout de coupé en haut, celui avec la longitude et latitude. Bon c'est pas bien grave, ces 2 infos ne m'interessent pas trop.

Message par **Eurny666** » 31 août 2014, 16:37

Je ne sais pas si tu as un écran pour voler en FPV mais sur mon PVR58 les coordonnées GPS sont aussi coupées alors qu'elles ne le sont pas sur les Attitude ^^

supercopter20 · Message par **supercopter20** » 31 août 2014, 17:52

Ecran 16:9 , ça doit être dû à ça.

supercopter20 · Message par **supercopter20** » 03 sept. 2014, 17:50

Bon alors j'ai encore un légèr soucis de câblage. J'ai donc connecté mon tx video sur la prise principale de la lipo 4s, l'osd en 7,4V sur la prise d'équilibrage de la lipo. Si je branche l'un de ces deux elements séparément, ça va, mais dès que je branche les deux, le câble noir qui va de la prise d'équilibrage de la lipo vers l'osd se met à fûmer un peu trop à mon goût.

Rien ne semble avoir été endommagé.

Voila donc il se passe très probablement un court-circuit. Est-ce que l'un d'entre vous à déjà essayé d'utiliser la prise d'équilibrage pour alimenter son osd ici ? Ou c'était juste un hypothèse non testée ? Si oui et que ça marche chez vous, vous voyez l'erreur?

Sinon j'ai quand même essayé de voler avec en l'alimentant avec une petite lipo auxiliaire. Problême bizzare: son GPS perds tous les satellites au moindre mouvement : a peine décollé le nombre de satellites passe de 9 à 1. Il ne les retrouve que si je pose le quad au sol. Même en le tenant juste dans la main, parfois le gps perd les satellites.
Il vous fait aussi ça votre pigeon ?

Message par **Eurny666** » 03 sept. 2014, 22:02

Salut Supercopter,

Décidément, ce Suppo OSD te résiste...

Pourrais-tu nous montrer comment tu l'as câblé? Avec un dessin sur Paint par exemple. Ça nous permettrait d'y voir plus clair.
Théoriquement l'alimenter depuis la prise d'équilibrage ne devrait poser aucun problème...

Le coup du GPS m'arrive aussi, il passe de 9 à 1 tout le temps mais l'OSD marche parfaitement. C'est juste l'affichage qui bug puisque même quand il me dit "1" GPS, la distance, vitesse, distance pour la maison, direction de la maison continuent de s'actualiser normalement.

supercopter20 · Message par **supercopter20** » 03 sept. 2014, 22:51

J'ai fait un dessin vite fait à la main. Ca me prenait moins de temps que d'installer un paint ou autre sur mon ordi.

Le câble qui brûle est le (-) qui va de la prise d'équilibrage à l'osd.

https://imageshack.com/i/kpf1l88rj

Notez la qualité de l'oeuvre !

Message par **Eurny666** » 04 sept. 2014, 00:44

En effet, c'est magnifique! Le petit bonhomme, c'est du grand art

J'ai l'impression que ce qui doit coincer c'est que lorsque tu récupères du 7,4V sur la prise d'équilibrage tu ne prends pas la même masse que sur la sortie de la batterie. Et comme toutes les masses sont reliées dans l'OSD

Il faudrait avoir d'autres avis

EDIT: J'y ai réfléchi et à mon avis sur ton montage tu devrais retirer le fil de masse venant du VTX et le connecter directement à la caméra sans le faire passer par l'OSD! Je pense que ça devrait solutionner ton problème

supercopter20 · Message par **supercopter20** » 04 sept. 2014, 19:49

Hmm non en faisant passer la masse directement vers la camera ça ne change rien. Le même fil noir crame aussi.

Par contre en débranchant la prise "plane battery", là ça marche.

Message par **Eurny666** » 05 sept. 2014, 00:14

Vraiment bizarre, ça ne devrait avoir aucune incidence théoriquement...

supercopter20 · Message par **supercopter20** » 05 sept. 2014, 12:48

En pratique ça en a une chez moi.

supercopter20 · Message par **supercopter20** » 05 sept. 2014, 18:51

Hmm je commence à penser qu'ils ont dû changer des trucs dedans. Ce ne serait pas si surprenant vu que récement plusieurs types sur rcgroups n'arrivent eux pas non plus à alimenter leur tx en 5V.
Bon je crois que je vais devoir l'alimenter avec une petite lipo 2s, ou un bec. C'est pas top car le quad est déjà plein à craquer.

Enfin si quelqu'un a d'autre propositions encore je suis preneur svp.
