Hiroshima mon amour

Message par **Simplet** » 17 sept. 2010, 19:15

Bon, ça y est... Je plonge dans la construction glauque...

Avant d'attaquer une construction plus sérieuse, je me lance dans de la loufoquerie totale...

Une Swift Self Made...

Alors, déjà, ma base, c'est ça:

J'ai travaillé le plan sous PaintShop, et j'ai mis à l'échelle...

96cm, soit un peu plus grand que la SwiftII (18% plus grand... Incorrigible ce Simplet)

J'ai obtenu ça...

En un mot, j'en suis au début du début...

J'ai prévu le logement de toute l'électronique au milieu
Quelques renforts...

Mais faut encore que je réfléchisse à la forme des nervures... Vu que le bout est méchamment en diagonale, va pas falloir couper ça n'importe comment... <_<

On voit le tracé du contour, avec les profils des nervures.
Elles sont matérialisées sur le plan, 6mm dépron + 1.5mm balsa

Et j'en suis là:

Message par **Philou57** » 17 sept. 2010, 19:32

Rien que le titre est déjà complètement loufoque, ça promet

ticreole · Message par **ticreole** » 17 sept. 2010, 19:45

Il aime bien les "plans" tordus notre ami simplet

En tout cas ,moi j'adhère à donfffffffffff

Message par **ptimax** » 17 sept. 2010, 19:50

ticreole @ 17 Sep 2010, à 19:45 a écrit : Il aime bien les "plans" tordus notre ami simplet

ouais c'est vrai sa

on trouve des tone de plan sur internet mais faut que simplet il les refassent

Message par **kkwait** » 17 sept. 2010, 20:03

Est-ce que quelqu'un pourrait aller foutre une tarte à notre ami Simplet histoire qu'il se calme un peu...

T'as pas bientôt fini de construire ?

model 59 · Message par **model 59** » 17 sept. 2010, 20:24

c la maladie de philou 57 qui a contaminé simplet et qui commence a contaminé d'autre membre du forum

sinon ouais sa a lair complétement loufoque ton truc

et le nieuport ??

Message par **Philou57** » 17 sept. 2010, 20:34

kkwait @ 17 Sep 2010, à 20:03 a écrit : Est-ce que quelqu'un pourrait aller foutre une tarte à notre ami Simplet histoire qu'il se calme un peu...

Moi m'sieur, moi !!!

Message par **Simplet** » 17 sept. 2010, 20:37

Est-ce que quelqu'un pourrait aller foutre une tarte à notre ami Simplet histoire qu'il se calme un peu...

Heu l'ot' hé... Nan mais ho, hé, mais heuUUeeuuu

Py gaffe... 94kg le Simplet...

Py y a pas que du gras...

Py y courre vite...

Alors faudra frapper le premier, et frapper fort... Sinon, je ne répond plus de rien... <_<

c la maladie de philou 57 qui a contaminé simplet

Nan, j'étais contaminé bien avant... J'ai toujours bidouillé des trucs...

Y a qu'à voir... j'arrange tous les plans à ma sauce...

Y a un type qui se fait caguer pour pondre un truc correct... Ben non... Moi je modifie tout...

et le nieuport ??

<_<

Arrêtes... Je t'ai déjà répondu...

Le Nieuport avance à grands pas...

DANS MA TÊTE...

Mais l'est pas encore prêt à pointer son museau...

Très compliqué... Trop peut être...

Je temporise un peu par quelques loufoqueries...

Message par **Simplet** » 18 sept. 2010, 09:09

Bon, ce matin à la fraiche, j'ai découpé 6 des 8 nervures en balsa.

Comme il fait dégueu, je vais avoir le temps cette aprem de coller les nervures sur du dépron et de découper le tout...

Fixation ensuite sur l'aile inférieure, mise en forme et tout le toutim...

Peut être fixation des deux parties supérieures demain, mais je ne crois pas... Il faut que je trouve une place pour les servos avant...

Message par **Simplet** » 18 sept. 2010, 14:11

Et Hop... Un jeu de nervures balsa 1.5mm...

Manque plus que la doublure dépron des nervures...

Message par **Philou57** » 18 sept. 2010, 17:09

Superbe....

... carrelage

---------------------------->

Message par **ptimax** » 18 sept. 2010, 17:17

philou57 @ 18 Sep 2010, à 17:09 a écrit : Superbe....

... carrelage

---------------------------->

Message par **Simplet** » 18 sept. 2010, 17:25

Bandes d'enfoirés... <_<

Bah... C'est sûr que ce n'est pas ne Nieuport...

Mais c'est un hybride...

Balsa/Dépron.

Ca me permet de me familiariser avec la découpe du balsa.

J'ai même prévu de faire un longeron en pin... Excusez moi du peu...

Comme l'a dit précédemment Philou...

1 - Bicket1: Dépronnade facile, faite sans plan et sans ployer quoi que ce soit (fond réalisé en plusieurs parties.)
2 - Polaris. Première vraie dépronnade. Avec plan. Aile simple
3 - Extra. Première aile structure Dépron. Premier vrai avion nous dirons.
4 - POND Racer... Erreur de parcours...

Nan, on dira Etude atypique...
5 - Swift II: Alie structure hybride, mixte Dépron/Balsa
6 - ...

Vrai avion Balsa...

Allez... J'y retourne...

Enfin, non... J'attends que ça sèche.
J'ai collé le renfort Dépron.
Une fois sec, je fais les encoches pour le longeron (je ne sais pas comment d'ailleurs, vu que le truc va se retrouver en diagonale, ça va pas être évident...

Et après on voit...

ticreole · Message par **ticreole** » 18 sept. 2010, 17:47

Ha ,ils sont vaches avec toi mon petit simplet <_<
Sachant que t'as du donner de ta personne ,pour manger toutes ces glaces ,afin d'obtenir tous ces batonnets

Message par **Simplet** » 18 sept. 2010, 18:00

Bah, ils s'en mordront les doigts quant ils verrons le vol de ma Swift

<_<

Message par **Simplet** » 18 sept. 2010, 18:22

Bon... Une question Importante

Le longeron... Je le met où...

Pour une aile normale, je sais... A 1/3 en avant... Mais là...

Je dirai en diagonale, en suivant la ligne du 1/3 avant de chaque aile...

Un truc parallèle au bord d'attaque...

Enfin, il me semble...

Py je vais pas mettre mon longeron en pin. Je viens de peser... 5x3mm pin plus lourd que 3x3mm carbone... Et le 3x3mm carbone est plus rigide...

Message par **Simplet** » 18 sept. 2010, 18:35

Tiens... En suivant le lien de la vidéo du funJet, j'ai trouvé ça...

M'en vais faire un truc approchant...

ticreole · Message par **ticreole** » 18 sept. 2010, 18:47

Impeccable.plein de bonnes choses sur ce site....

Message par **Simplet** » 18 sept. 2010, 19:19

Suis complètement débile... <_<

En fait, l'aile structure, j'ai déjà le plan...

Philou m'a fait passer le plan détaillé d'un Nieuport 11.
Et j'ai les coupes des nervures...

M'en vais faire un truc similaire, à savoir:

Deux longerons de 3x5mm à 1/3 de longueur de la nervure, reliés entre eux par un contrefort de balsa 1.5mm
Un longeron carbone de 3x3mm à 1/3 arrière de la nervure... (celui là, je n'en suis pas sûr, vu que la nervure ne va pas être très grosse à ce niveau, mais faut ce qui faut...

)

C'est l'approche la plus réaliste de la prochaine réalisation... Mise à part le dépron, tout y sera identique...

Par contre, je vais galèrer à découper l'encoche du longeron là dedans...
Ce n'est pas perpendiculaire au bastringue...
Ca ne va pas être triste... Surtout qu'il faut faire l'encoche supérieure et inférieure pas le même plan... <_<

Rhalala...

Même un truc simplissime, j'arrive à me le compliquer à souhait...

S'pas possible ce bourdil...

Les premiers essais:

Message par **Simplet** » 19 sept. 2010, 14:07

Bon... Je viens de faire une constatation (trop tard bien sûr... <_<)

Le longeron, il n'est PAS à 1/3 avant de l'aile...

Non non non...

Il est tout simplement à l'endroit le plus large de la nervure...

<_<

Trop tard je disais...

Je l'ai collé au 1/3 de l'aile (manque l'aileron, sinon, c'est au 1/3 avant)

Bah, tant pis... Ce sont les aléas des engin self made... sans plan...

model 59 · Message par **model 59** » 19 sept. 2010, 15:54

espéront que ca vole

Message par **Simplet** » 19 sept. 2010, 16:13

<_<

Moquez vous... Moquez vous...

Attendez la prochaine photo... Vous aurez des surprises...

...

Heu, non... L'est pas encore en vol...

Mais l'aile...

Bon, par contre, toute l'electro fait 300g <_<

L'aile va faire 150-200g
Soit un poids RTF de 500g environ

Pour une surface alaire de 29dm²

Soit un charge alaire de moins de 17g/dm²

Ca va me changer...

Message par **Simplet** » 19 sept. 2010, 16:29

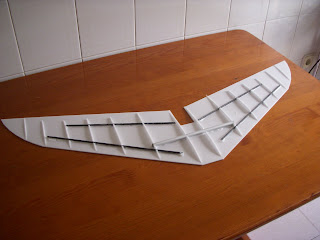

Alors... <_<

On se moque plus là... Hein...

Ca ressemble de plus en plus à une vraie aile ce bastringue...

P.S: On remarquera que j'ai réinvesti la table cuisine... Seule surface plane assez grande de la maison...

Me suis déjà fait virer pour le 4h des enfants... <_<

Mais j'ai chassé les intrus...

Message par **Philou57** » 19 sept. 2010, 16:57

Se moquer ?

Mais qui donc se moque de ce superbe travail ?

Y a des gens, j'vous jure !! aucun respect

Cid156 · Message par **Cid156** » 19 sept. 2010, 18:50

Simplet @ 19 Sep 2010, à 13:07 a écrit :

Bah, tant pis... Ce sont les aléas des engin self made... sans plan...

C'est ce que je me disais apres avoir boucher les acces pour les cables servos avant d'avoir mis les servos

J'ai pas compris l'histoire du longeron a 1/3 de l'aile. C'est quoi l'interet ???

Moi, je suis partisan de l'usinage dans la masse... je viens de bouffer 1kg de styro pour sortir un smilie funjet...

Comment vas tu faire pour pas que l'aile se plie en 2 sur une ressource ?

model 59 · Message par **model 59** » 19 sept. 2010, 18:55

Simplet @ 19 Sep 2010, à 15:29 a écrit :

Me suis déjà fait virer pour le 4h des enfants... <_<

Mais j'ai chassé les intrus...

sinon c simpas

a voir en vol

Message par **Simplet** » 19 sept. 2010, 20:37

Comment vas tu faire pour pas que l'aile se plie en 2 sur une ressource

Déjà, l'aile devrait être moins lourde que celle taillée dans la masse (150 à 200g pour une envergure de 96cm) py il y a justement les longerons en pin.
Faudrait qu'ils pètent.

Et au centre, je mettrai un simili de cabine, pour l'électro, qui rigidifiera l'aile en son centre...

Mais comme je ne sais pas encore où va être placée la lipo, je ne peux pas mettre de longeron au centre.
Ca sera fait en dernier...

C'est ce que je me disais apres avoir boucher les acces pour les cables servos avant d'avoir mis les servos

Pareil...

Les trous pour les servos, j'avais oublié de les faire... Je les ai fait sur les nervures en place sur l'aile...
Pas simple de chopper le balsa 1.5mm à l'emporte pièce sans avoir d'appui... <_<

J'ai pas compris l'histoire du longeron a 1/3 de l'aile. C'est quoi l'interet ???

Aucun, vu qu'il n'est pas positionné là... M'est gourré...

Je croyais qu'il fallait mettre le longeron sur l'axe du CG de l'aile (à 1/3 en avant quoi) mais en fait, le longeron est au sommet de la courbure de l'aile...

Maintenant je le saurai...

Bon allez, faut que je me fasse violence pour attaquer les ailerons...

Message par **Simplet** » 23 sept. 2010, 11:33

Bon... Ne croyez pas que j'ai abandonné mon projet foireux...

C'est pas la joie par ici.

J'ai pas le cur à prendre des photos, et tout juste à continuer à remuer la colle...

J'ai fini les deux ailerons, renforcés avec un longeron carbone de 3mm. Ca m'a l'air pas mal solide.

J'ai mis un renfort sur les premiers longerons (ceux à coté du centre. Les autres sont sans renfort.

Je suis en train de coffrer l'aile inférieure.

Il faudra faire le logement des deux servos, py coller tout ça.

Pas pour de suite, vu mon avancée supersonique...

Py les photos... Y en aura pas trop...

Message par **ptimax** » 23 sept. 2010, 18:45

Simplet @ 23 Sep 2010, à 11:33 a écrit :

Py les photos... Y en aura pas trop...

a la bonne blague simplet

.

non mais tu déconne ou quoi , tu va pas nous faire un post sans photos

Message par **Philou57** » 23 sept. 2010, 18:47

Simplet @ 23 Sep 2010, à 11:33 a écrit : Bon... Ne croyez pas que j'ai abandonné mon projet foireux...

C'est pas la joie par ici.

Bah bah, une petite pause et ça repart

Message par **Simplet** » 23 sept. 2010, 19:03

une petite pause et ça repart

Pas trop là...

Bah... The show must go on comme a dit Freddy...

Message par **Philou57** » 23 sept. 2010, 19:13

Beuh ? qu'est ce qui ce passe ?

C'est le temps ? c'est vrai que pour les jours qui viennent, va y avoir le temps de construire...

...de construire le truc qui arrive dans ta boite mail par exemple

Message par **Simplet** » 23 sept. 2010, 19:47

Bah, faut continuer de l'avant...

Les deux petites photos que j'ai réussi à extraire de mon appareil, pour le principe de garder au moins une trace de cette construction...

Le renfort de longeron, et le coffrage de l'aile...

Vachement avancée cette construction.

Je vais essayer de m'y remettre ce soir

@Philou J'ai vu dans la boite mail...
Jolie pièce... Ca me rappelle quelque chose
Mais ce n'est vraiment pas pour tout de suite...

Déjà, je vais essayer de terminer l'aile...

ticreole · Message par **ticreole** » 23 sept. 2010, 19:54

C beau ses sandwichs balsa depron, on en mangerait!!!
On a eu la même pensée simplet pour notre ami...

cizou · Message par **cizou** » 23 sept. 2010, 22:00

J'espère que j'ai mal compris, tu vas pas nous abandonner nous fidèles lecteurs ce si beau projet

Message par **Philou57** » 23 sept. 2010, 22:11

Me plaisent bien tes deux tofs, ça c'est du travail bien lèché comme je l'aime

Message par **Simplet** » 24 sept. 2010, 09:38

ça c'est du travail bien lèché comme je l'aime

Non... Pour être franc, certaines nervures sont un peu de traviolle. Ca se voit sur les photos (mais elles le sont quand même un peu moins, effet d'optique oblige...)

Comme je n'ai toujours pas de plan de travail ad'hoc, je ponce à main levée, et c'est compliqué de faire un truc bien perpendiculaire...

Les deux 1/2 ailes n'auront pas un profil strictement identique, mais ce n'est pas bien grave.

J'ai fini de coffrer les deux 1/2 ailes inférieures.

Je prépare la fixation des servos. Mais je n'ai pas de ralonge, à moins de déshabiller le POND... On va attendre encore un peu pour ça... Vu que je ne peux pas le déshabiller sans l'exploser... <_<

M'en vais en acheter deux autres.

J'espère que j'ai mal compris, tu vas pas nous abandonner nous fidèles lecteurs ce si beau projet

Non... Mais le moral n'y est pas...
Gros soucis actuellement, dont soucis familiaux.

Pas glop.

Message par **Lwing** » 24 sept. 2010, 09:43

Simplet @ 24 Sep 2010, à 09:38 a écrit : ....

Non... Mais le moral n'y est pas...
Gros soucis actuellement, dont soucis familiaux.

Pas glop.

il y a un temps pour tout mon ami

soit présent là ou il faut et courage

Message par **Philou57** » 24 sept. 2010, 11:58

Simplet @ 24 Sep 2010, à 09:38 a écrit : Non... Mais le moral n'y est pas...
Gros soucis actuellement, dont soucis familiaux.

Pas glop.

Bon courage copain, j'espère que tout rentrera très vite dans l'ordre

Message par **ptimax** » 24 sept. 2010, 19:05

Simplet @ 24 Sep 2010, à 09:38 a écrit :
Non... Mais le moral n'y est pas...
Gros soucis actuellement, dont soucis familiaux.

Pas glop.

a ... merde, j'espere que tout va vite rentrer dans l'ordre.

Hiroshima mon amour

Qui est en ligne
