[Tuto]assemblage GuruZ XEON

Message par **SmallLama** » 03 mai 2010, 20:02

bonjour à tous les FPistes,

voici d'après moins l'un des meilleurs FP:
le XEON de chez GuruZ

1. Présentation
2. liens utiles
3. le Kit
4. materiels necessaire
5. Radiocommande
6. pièces de rechange conseillées
7. aide au montage
8. les pales
9. Photos de famille

1. Présentation

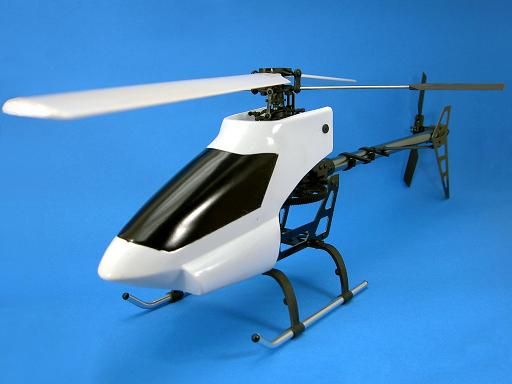

Ok la canopy n'est pas terrible, mais on peut adapter une canopy de 450 sans trop de problème.

il est à assembler soit meme de A à Z. La notice est bien faite, l'assemblage et les reglages sont assez simple (FP)
Côté pilotage, cela reste un FP mais du fait de son poids et de sa taille, de sa puissance, de sont AC a pas varible et de sa vitesse de rotor avec des pales 6,5°, il est étonnament stable pour un FP mais sait etre vif comme un CP !

Spécifications:
Class: 300
Moteur: 33mm(D) x 28mm(H)
Longeur: 530mm
Largeur: 115mm
Servo Layout: 90deg FP/ 120 deg CCPM (Stack up)
Battery Tray: 40mm(W) x 28mm(H)
Head: 3mm dia. FP Rotor head
Main gear: 140T
Belt gear: 40T
Tail gear 11T
Main-Tail ratio: 40:10 (optional 42:11, 42:10, 40:11)
Tail Boom Length: 275mm
Tail boom diameter: 12mm
Tail shaft diameter: 3mm
Tail rotor diameter: 137mm
Blade: 255mm Wooden Main Blade with 6.5 ° Pitch

il a donc un seul moteur et un AC (Anti Couple) en BD (Belt Drive : entrainement par courroie)

2. liens utiles

site officiel GuruZ
notice de montage du Xeon FP-BD
Marchant Ebay HK-RC-Supply
Heli-Fever
Article de Lwing sur le Compy 300 (ancetre du Xeon)
Reglage d'un FP (tres bon tuto de SodeXhine)

3. le Kit

- Kit complet GuruZ Xeon FP BD, le kit comprend un petit tournavis cruciforme (en cadeau

) et des pales 9°
- pales 6,5°

NOTA: ne pas hésiter de demander le total au vendeur avec une remise sur les FDPs.

4. matériels necessaires

- un gyro : le gyro HK401b fait tres bien l'affaire.

- 2 servos pour le cyclique : les Corona 939MG pignons metals, digitaux ont un tres bon rapport/qualité prix.

- 1 servo pour l'AC : un Corona 939MG peut tres bien faire l'affaire, on peut aussi utiliser un Corona 922MG qui est un peu plus rapide.

- ensemble moteur + controleur : je n'ai pas trouvé moins cher que cette ensemble Esky 3900kV et HobbyWing 30A, il remplie bien sont rôle.
notice ESC

- pignon moteur : pignon 11dents (2,3mm)

- li-po : les li-pos 3S 1500 mAH permettent un bon équilibre de l'helico. TURNIGY 3S1P 1500mAH 20C

- connecteurs pour l'ESC et la lipo : XT60

- mousse pour coller le gyro : mousse

- gaine thermo : NOIRE et ROUGE

- Velcro pour lipo : Batterie patch

Au 04/05/2010 : la totalité des pieces citées ci-dessus reviennent a 200,64$ FDPi.
environs 152,4

- Chargeur ImaxB6 : ImaxB6 RTF (Article sur le B6)

5. Radiocommande

il ne vous reste "plus qu'a" vous procurer une radio programmable pour jouir plainement de cet helico.
une radio "classique" type Esky ou Walkera, contenu dans les kits "RTF" peut aussi etre utilisée avec le recepteur adapté.

pour un FP il faut 4 voies :
- 1 Gaz
- 2 Cyclique longitudinal
- 3 Cyclique lateral
- 4 Lacet (AC)

pour le Xeon, on peut utiliser une 5eme voies pour le reglage du gain depuis la radio-commande.

- DX6i

6. pièces de rechange conseillées

Le rotor du Xéon est exactement le meme que celui du Honey Bee FP (V1/V2). Les pieces Xtreme sont donc compatibles !

- toutes les pièces de rechanges

- Partie superieure du chassis, il y a une petite faiblesse sur le chassis en cas de gros crash, à avoir en stock

- Axe de 80mm, cet axe allongé évite les boom-strike (pales principales qui touchent le tube de queue en vol)

7. aide au montage

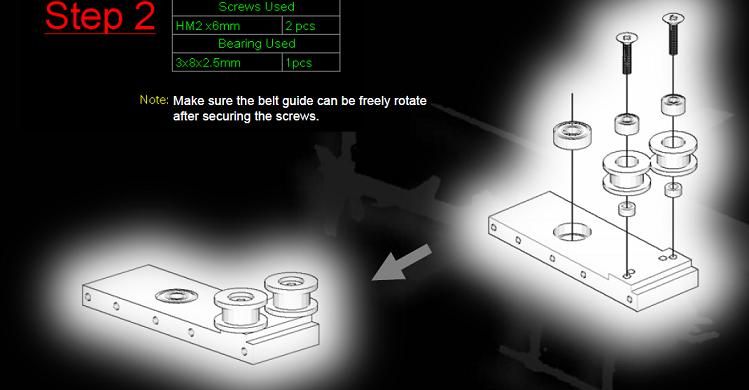

- Montage des poulies d'AC :

il y a une erreur (ou un oublie) dans la notice de montage du Xeon.

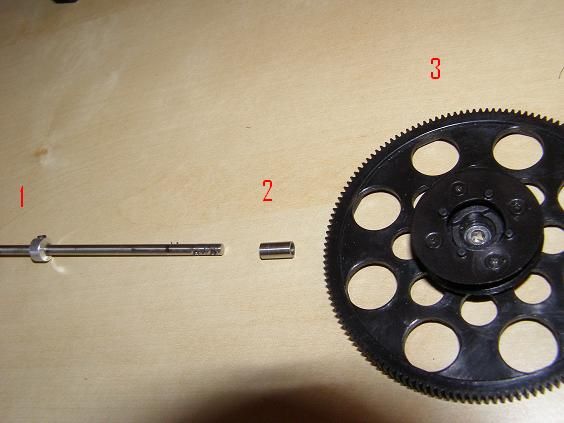

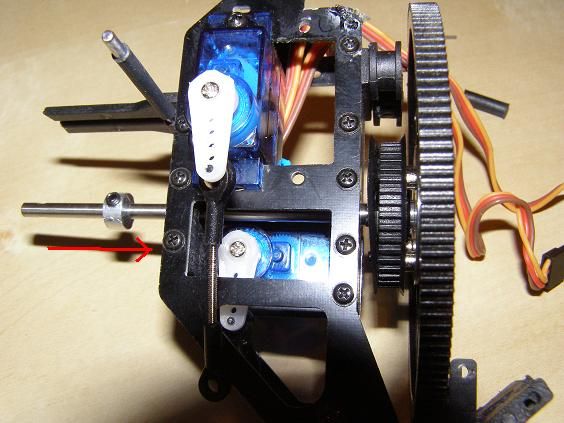

- Montage de l'axe principal

1. Axe principale avec la bague d'arret
2. Entretoise
3. courronne principale

il ne vous reste ensuite qu'a plaquer la bague d'arret pour bloquer le tout.

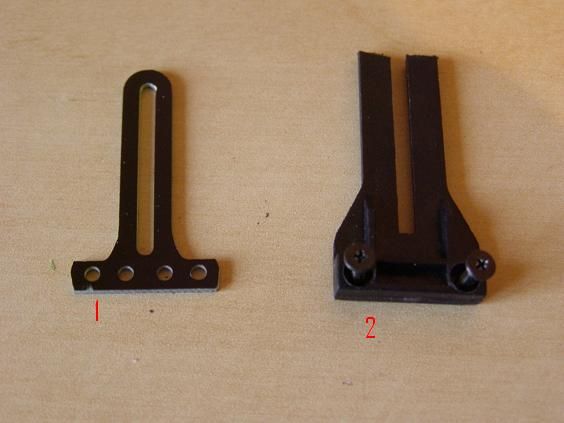

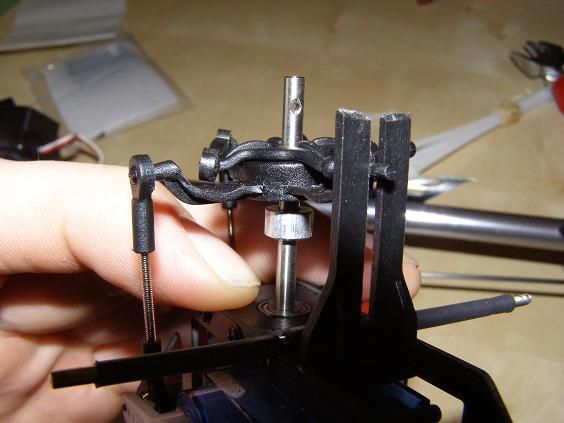

- Montage de l'anti-rotation

il y a 2 modeles :

1. modele court en fibre pour un axe de 75mm max.
2. modele long en plastique pour les axes plus long, à recouper si besoin.

la photo presente un axe de 80mm.(recommandé)

- Montage du tail boom (tube de queue)

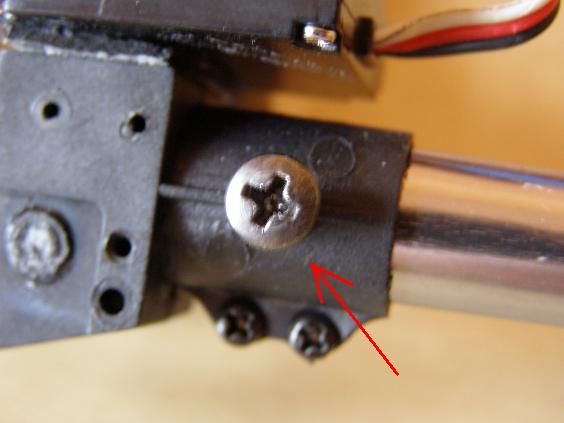

j'ai ajouter une vis pour empecher la rotation du tail boom.

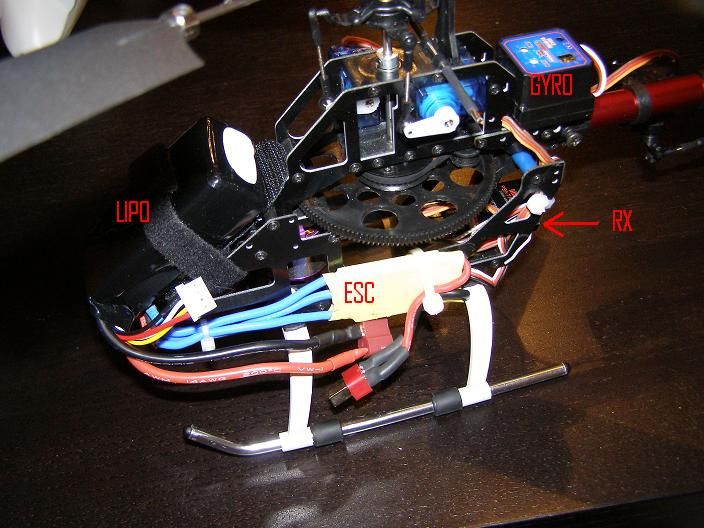

- Montage de l'electro

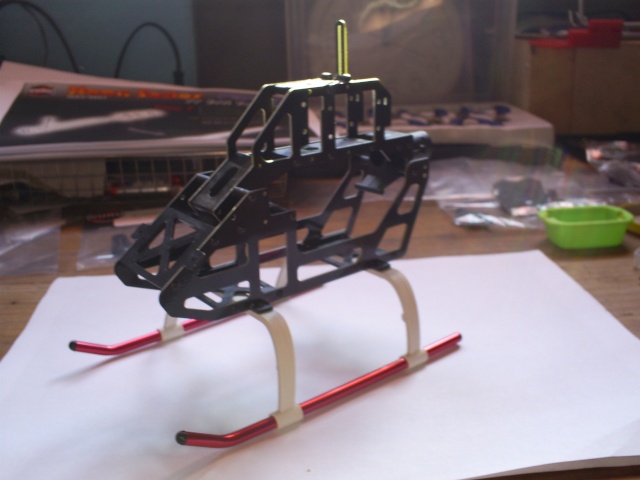

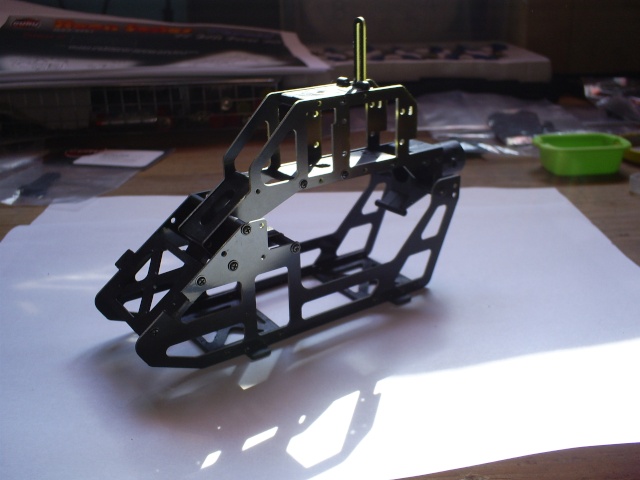

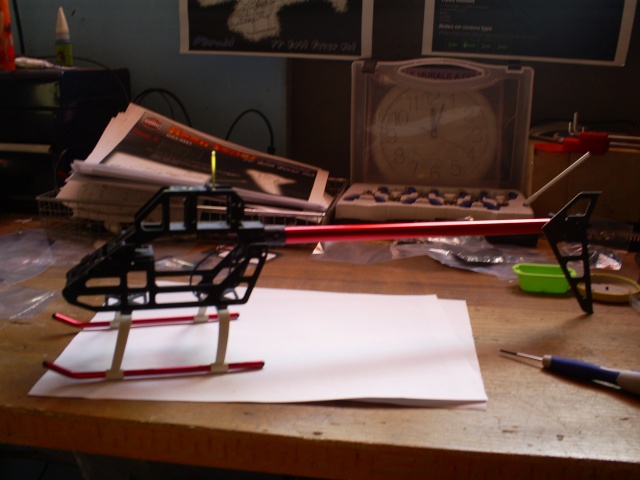

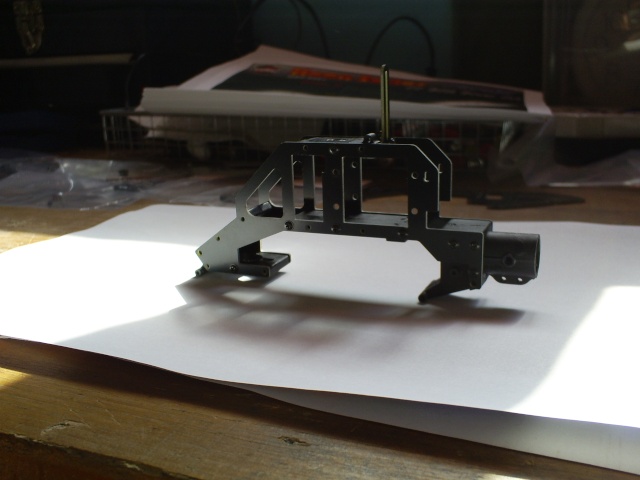

- Photo du montage de Fred68 :

bon , j'ai commencé mon montage

aucun soucis niveau montage , que du bonheur , pour l'instant
la suite au prochain épisode

8. Les pales

conseil de Jerome Nimo :

10T avec des pales en 8°, 11T avec celle en 6.5° (ce que je conseille)

Avec un pignons 10 dents:
- les pales Xtreme fibre (environ 10° de pas), leur forme fait qu'en cas de touchette les connecteurs courts sont épargnés.

- les pales Xtreme bois 10°, les pales bois évitent l'autocabrage mais sont plus fragile que les pales fibre.

- les pales GuruZ 9°, les pales bois évitent l'autocabrage mais sont plus fragile que les pales fibre, moins chere que les Xtremes

Avec un pignon 11 dents :
- les pales bois Xtreme 8°, apporte un peu plus de stabilité mais sont cheres.

- les pales Caliber M24, pales fibre avec un pas 6,5°. apporte enormement de stabilité et sont tres resistante.

les meilleures pour la fin :
- les pales GuruZ Bois 6,5°, apportent énormement de stabilité et de precision. peu cheres.

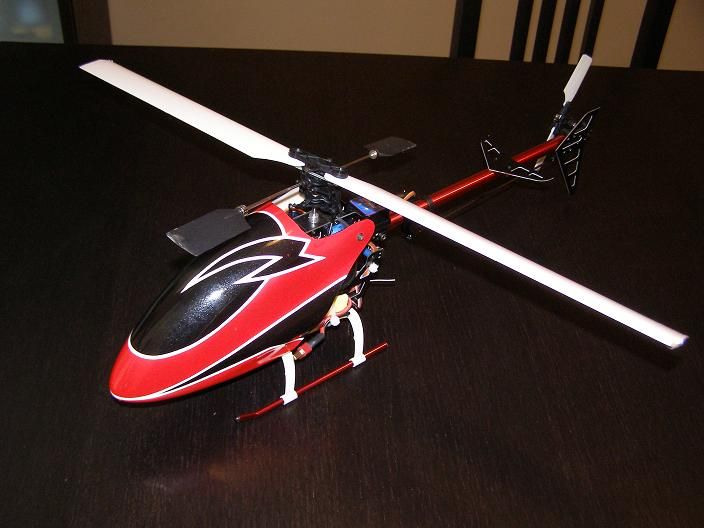

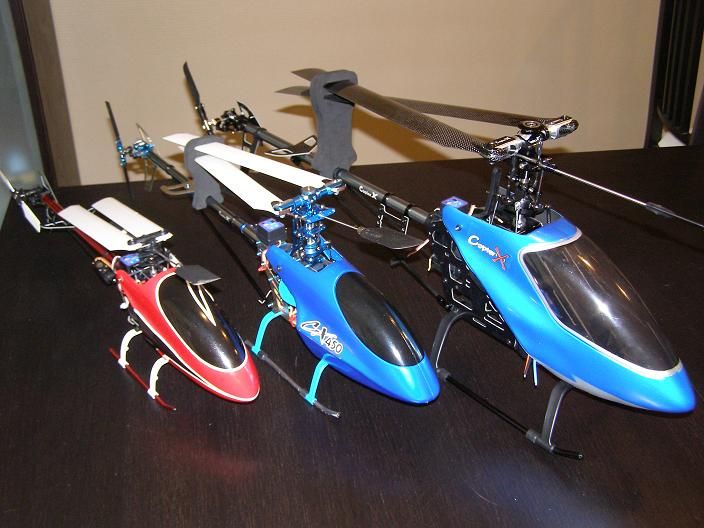

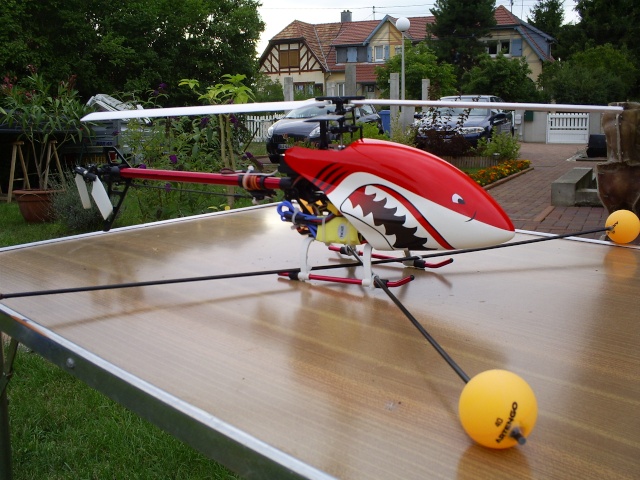

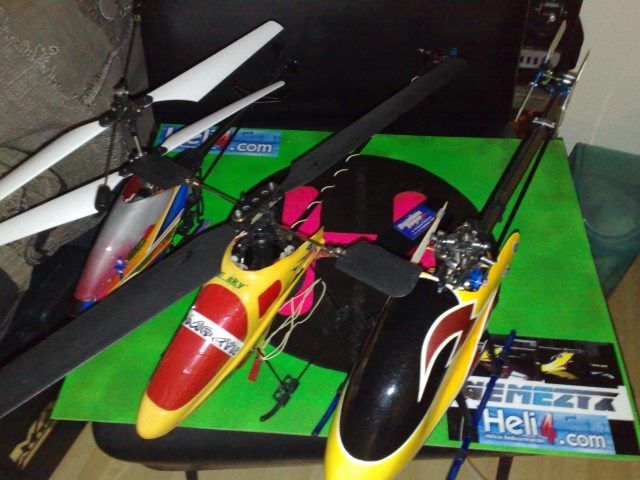

9. Photos de famille

Mon Xeon

Le "Top moumoute Compy" de Nemezyx

Xeon de Loubeltou

Xeon de Fred68

Compy de Jazz

Je reste a votre entière disposition pour toute question ou aide concernant cet helico.

Message par **jerome nimo** » 03 mai 2010, 22:26

10T avec des pales en 8°, 11T avec celle en 6.5° (ce que je conseille)

@+

Kyrax · Message par **Kyrax** » 04 mai 2010, 11:29

Ca donne vraiment envie, une courroie pour l'AC pour du FP c'est vraiment le rêve.
Quelle autonomie avec la batterie que tu indiques?

Message par **loubeltou** » 04 mai 2010, 13:14

salut!!
avec du 1800mah,20 c, 3S ca me fait environ 8-10 min en fonction du vol
super idée que ce post small lama!
ce fp est un super trainer, je commence tout juste a bien le maitriser dans un peu de vent et c'est que du bonheur, je remercie tous ceux qui ont contribué a me faire choisir la bete!

c'est autre chose que du RTF

deit il y a une offre sur heli fever : 54.88$ au lieu de 75$....

Message par **SmallLama** » 04 mai 2010, 13:36

avec ma batterie 1500, j'ai environ 10 minutes en vol "soutenu".
je penses que la 1800 est plus adapté avec un AC plus lourd, genre alu.

au debut je volais avec 2 batteries de 800 de mon BL et HBV2, c'était un peu plus lours mais cela vole tres bien aussi

Message par **nemezyx** » 04 mai 2010, 16:55

c'est vrai on y pense pas, bien joué et sympa ce sujet SmallLama

Ah et wi, ce serait sympa qu'on mette le poids de nos machines, c'est toujours sympa

Moi perso, avant le grand nettoyage j'étais à 550gr

wé ça fait un bon poids je trouve...je vais le re peser prochainement

pis bon j'aime faire dans le lourd, costaud...style camion mais des vraies flèches

Li-pos entre 1750mAh & 1800mAh, canopy fibre, AC Alu...Full Alu en fait

donc ça pèse mine de rien

Message par **loubeltou** » 04 mai 2010, 19:54

oui il l'est
le xeon me parait pt etre plus costaud,
apres c'est aussi une question de gout!

Message par **Higaru** » 04 mai 2010, 20:49

Merci pour les infos !
Euh...elle sert à quoi l'axe supplémentaire ? C'est quoi le boom-strike ?

Et puis comparé au compy 300, sa faut le coup ? La radio honey bee fp peut fonctioner avec un récepteur 6 voie ?

Message par **Higaru** » 04 mai 2010, 20:55

Sur le lien helifever, il y a pas de tête de rotor avec mais tu as l'axe principal...Si j'ai bien compris

Message par **loubeltou** » 05 mai 2010, 07:41

salut!
pour la radio : celle du honey bee fp oui mais, avec un 6 voies aussi
mais une radio 6 voies avec un potentiometre qui permet de regler le gain a distance et le mode du gyro (head lock ou non) c pas plus mal....
le boom strike c'est quand les pales heurtent le tube de queu (tail boom) donc l'helico se crashe....
sinon compy 300 = neon = xeon avec qques differences mais les rotors sont les memes (fp honey bee ou df4 au choix), ac sont les memes etc.....

@ bientot!

Message par **SmallLama** » 05 mai 2010, 09:12

fred68 @ 4 May 2010, à 18:21 a écrit :
loubeltou @ 4 May 2010, à 12:14 a écrit : salut!!
avec du 1800mah,20 c, 3S ca me fait environ 8-10 min en fonction du vol
super idée que ce post small lama!
ce fp est un super trainer, je commence tout juste a bien le maitriser dans un peu de vent et c'est que du bonheur, je remercie tous ceux qui ont contribué a me faire choisir la bete!

c'est autre chose que du RTF

deit il y a une offre sur heli fever : 54.88$ au lieu de 75$....
dis moi , le kit est complet ?

http://www.heli-fever.com/product_info. ... cts_id=838" onclick="window.open(this.href);return false;

il manque le rotor sur ce kit. c'est pour cela que je ne l'ai pas indiqué. de plus c'est un Neon, je n'ai pas ce chassi mais il semble moins bien pensé que le xeon.

Message par **loubeltou** » 05 mai 2010, 12:12

+1 entierement d'accord!

Message par **Higaru** » 05 mai 2010, 16:43

Merci pour les infos

Message par **nemezyx** » 05 mai 2010, 20:06

Tout dépends de ce que tu recherche fred68, comme le dit Loubeltou une 4 voies peut suffire ou après une DX6i ou autre selon si tu comptes évoluer dans ce cas choisir une radio qui peut reservir pour la suite de ta progression

Message par **Higaru** » 05 mai 2010, 20:15

Justement vous en pensez quoi de la FF6 ? Laquelle est préférable entre une DX6i et la futaba ?

Message par **SmallLama** » 05 mai 2010, 20:30

la DX6i a de bon retour. en plus les recepteurs Spektrum sont tres peu cher.

Message par **SmallLama** » 05 mai 2010, 20:47

bin si tu as une WK 2401 ou 2402, tu peux dans un premier temps prendre un recepteur Walkera compatible.

edit : je ne sais pas si celui-ci est compatible :
http://www.miracle-mart.com/store/index ... ts_id=3629" onclick="window.open(this.href);return false;

Birdwell · Message par **Birdwell** » 05 mai 2010, 20:49

Bravo et superbe sujet SmallLama

Et pourquoi ne pas postez des photos de vos Guru-Z et du mien bien sur

Et des videos ........ aussi

Message par **nemezyx** » 05 mai 2010, 21:05

bah moi j'ai pas le droit...je suis Compy...wi old school j'avoue

Message par **SmallLama** » 05 mai 2010, 21:19

Birdwell @ 5 May 2010, à 19:49 a écrit : Bravo et superbe sujet SmallLama
Et pourquoi ne pas postez des photos de vos Guru-Z et du mien bien sur
Et des videos ........ aussi

j'allais vous le demander

Message par **SmallLama** » 05 mai 2010, 21:20

nemezyx @ 5 May 2010, à 20:05 a écrit : bah moi j'ai pas le droit...je suis Compy...wi old school j'avoue

si tu es sur la photo, on accepte

. serieusement, les compy sont nos amis !

Message par **SmallLama** » 05 mai 2010, 21:29

SmallLama @ 5 May 2010, à 19:47 a écrit : bin si tu as une WK 2401 ou 2402, tu peux dans un premier temps prendre un recepteur Walkera compatible.

edit : je ne sais pas si celui-ci est compatible :
http://www.miracle-mart.com/store/index ... ts_id=3629" onclick="window.open(this.href);return false;

apparement ce n'est pas compatible, mais je n'ai trouvé aucune info la dessus...

Message par **SmallLama** » 06 mai 2010, 21:20

- pas besoin de frein filet, le chassis est en fibre et les vis sont vissées dans des parties en plastique.

- plus stable, oui, le xeon est plus lourd

Message par **Higaru** » 07 mai 2010, 20:18

J'aimerai savoir un truck !?
Si on prend Guru-Z 12mm Belt Tail Kit (for 300/400 EP class) + Guru-Z Xeon Fiber Frame : 3mm main + 12mm tail
Qu'est qui me manquera en sachant que j'ai un HB, donc un rotor.
Il y a il la couronne ? Ou on est obliger de prendre le conversion kit ?

Message par **SmallLama** » 08 mai 2010, 18:11

en fait, je penses qu'il est plus simple de prendre le kit complet.
j'avais fais le calcul mais c'est pâs vraiment plus rentable..

une petite photo du mien (j'attend les votres

)

et la photo de famille

Message par **nemezyx** » 08 mai 2010, 18:49

Voili voiloi le mien, enfin un des miens mais pas total remonté encore

Alle place aux loulous

D2solé elle est pas top moumoute, et je pensais recouper les patins ou remettre ceux de Dragonus

... à voir

Message par **SmallLama** » 09 mai 2010, 18:32

Pour l'electro GuruZ, je connais pas.
le kit que je cite est bien et moins cher

Message par **loubeltou** » 09 mai 2010, 19:24

salut a tous!!!
@ fred : n'hesite pas c'est une tuerie ce ptit monstre!
@ small lama : superbe cette famille, je vais me faire la meme, sans le 450, je pense aller sur un 500 (HK ou CX) des que je me sens pret!

aller je vous met le mien!

@bientot!!

Message par **SmallLama** » 09 mai 2010, 21:34

pour le pignon, je l'ai acheté chez Miracle mart.
pour les servos, je les attend. pour le moment je tourne avec ça au cyclique, mais c'est lent et "leger" en cas de gros crash.

Message par **SmallLama** » 09 mai 2010, 22:19

oubli pas les pales et les spares

demande au vendeur le total et un rabais. tu auras qques dollars de moins.

nanocopter · Message par **nanocopter** » 11 mai 2010, 01:47

Hello!

Super tuto smallama!!
Fred bon courage je v suivre les aventure si defois je me laisse tenter..
Bye

Message par **nemezyx** » 11 mai 2010, 11:16

@ fred68
Niveau radio, une simple radio 4 voies E_Sky peut suffire, donc la 4 voie que tu montre irait très bien

Sachant que moi j'ai la 6 voies prog. via PC et j'ai pas à m'en plaindre

Après si tu peux investir dans une DX6i ou similaire pour toi la suite, c'est bien aussi

Message par **SmallLama** » 11 mai 2010, 12:53

Pas mieux que Nemezyx.

meme si pour le prix il vaut mieu prendre la 6voies, au moins tu pourras regler la sensibilité du gyro sur la radiocommande.

on a regardé, les radios walkera autre que la 2801PRO ne sont pas compatible avec les recepteurs... dommage.
regarde les PA peut etre qu'il y a une bonne occase a faire (j'ai rien vu en 4 voies)

Message par **SmallLama** » 11 mai 2010, 12:55

nanocopter @ 11 May 2010, à 00:47 a écrit : Hello!

Super tuto smallama!!
Fred bon courage je v suivre les aventure si defois je me laisse tenter..
Bye

merci ça fait toujours plaisir !

je vais ajouter une section "programmation de la radio".
vous pouvez indiquer vos reglages de vos radios.
et vous pouvez toujours envoyer vos photos (elle seront ajoutées au 1er post)

PS pour Nem : tu as pas une plus jolie photo de ton compy ?

Message par **nemezyx** » 11 mai 2010, 13:01

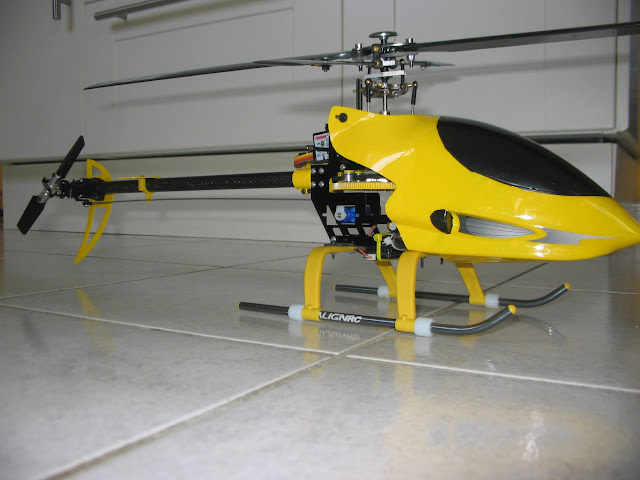

Si je vais lui remonter ces pales et prendre une toute jolie photo

Pareil pour la radio

Message par **loubeltou** » 11 mai 2010, 20:28

salut a tous!!!

j'ai fait une petite modif je me suis dit que la partager ne serait pas de trop!!

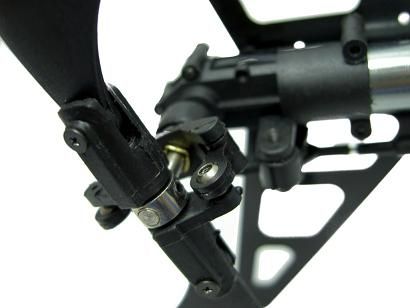

voila le petit point de fragilité de la partie haute du chassis du xeon m'a encore fait defaut...
j'ai donc prelevé une partie de l'ancien fracturé pour en faire une petite attele...posée au moyen de deux vis traditionnelles sur le petit chassis tout neuf!

voila la photo

@ bientot!!

Message par **SmallLama** » 11 mai 2010, 20:33

@ fred68

pour un FP il faut 4 voies :
- 1 Gaz
- 2 Cyclique longitudinal
- 3 Cyclique lateral
- 4 Lacet (AC)

pour le Xeon, on peut utiliser une 5eme voies pour le reglage du gain depuis la radio-commande.

maintenant pour choisir une radio, il faut :
- 6 voies minimum (pour ensuite evoluer en CP)
- avoir une bonne communauté de possesseur pour avoir de l'aide
- regarder le prix des recepteurs

la radio Walkera est nouvelle et peu connue. elle te permet de l'utiliser avec tout tes helicos Walkera et les autres en integrant un recepteur Walkera.

@ loubeltou

j'ai fait exactement la meme chose pour consolider le chassis ! les grands esprits ce rencontrent ....

Message par **Paulobel** » 11 mai 2010, 21:32

Salut à tous,

J'ai commencé avec un Compy, c'est l'hélico qui m'a vraiment permis de progresser, lui et ses frères jumeaux sont des excellents choix de FP.

J'interviens pour vous conseiller vivement d'investir dans une bonne radio, minimum 6 voies pour le futur CP que vous ne manquerez pas d'acheter, 7 voies pour avoir un peu de marge. Ne prenez pas n'importe quoi, on change souvent de modèle mais bien moins souvent de radio, donc ça vaut le coup de prendre quelque chose de correct, Spektrum DX7 ou Futaba T7C par exemple.

Une bonne radio vous permettra de faire des réglages fin de votre Compy/Xéon/Néon : débattement des servos, fin de course pour ne pas mettre en buté l'AC ou le plateau, réglage du neutre, du gyro, expo, ... vous n'aurez plus la même sensation de pilotage

Bref, une Esky 4 voies c'est bien pour le birotor ou le Honey Bee FP, mais pour profiter pleinement de votre FP belt drive avec gyro HL achetez une bonne radio

Message par **loubeltou** » 12 mai 2010, 13:54

salut!!
@ mon tour pour les questions!!

ou trouver la dx6i a pas cher?
j'ai regardé FH, heliguy, fast lad, MM et je trouve pas en dessous de 160 fdpi?

merci!

vivement le cp!!

Message par **Higaru** » 20 mai 2010, 12:50

Bon, j'ai terminer d'assembler mon xeon !

Par contre, je trouve l'AC à couroie pas très "fluide", je sais pas si cela le fait chez vous, mais cela donne l'impression qu'un roulement manque huile...
Je vais devoir attendre l'electro pour voir si tout fonctionne bien...
Les pales de l'ac me paraissent aussi bizarre, c'est pas fixe, pas moyen de les serrer davantage... c'est normal ?

[Tuto]assemblage GuruZ XEON

Qui est en ligne
