Branchement de 2 chargeurs sur alim régulée 13.5V

Message par **Katosan** » 29 juil. 2010, 13:21

Salut à tous,

Voilà, j'ai acheté il y a 1 moi et demi un chargeur 4 x 6S chez HK. Il faut par contre une alim régulée que j'ai acheté sur la baie,

celle-ci.

Il me semble que je peux brancher 2 chargeurs, je mettrai bien mon Accucell 6 à côté. Par contre moi et l'électro, on fait pas bon ménage.

Si une âme charitable peut m'aider dans le câblage des 2 chargeurs sur l'alim et l'alim au secteur...

Ci dessous quelques schéma :

Le mien est à la 4ème colonne.

Merci.

Message par **Riva8406** » 29 juil. 2010, 14:14

Marrant ça Kato, c'est aussi celle-là que j'ai prise.

En tout cas, très bon choix car elle marche super bien et ça doit faire un an que je l'ai.

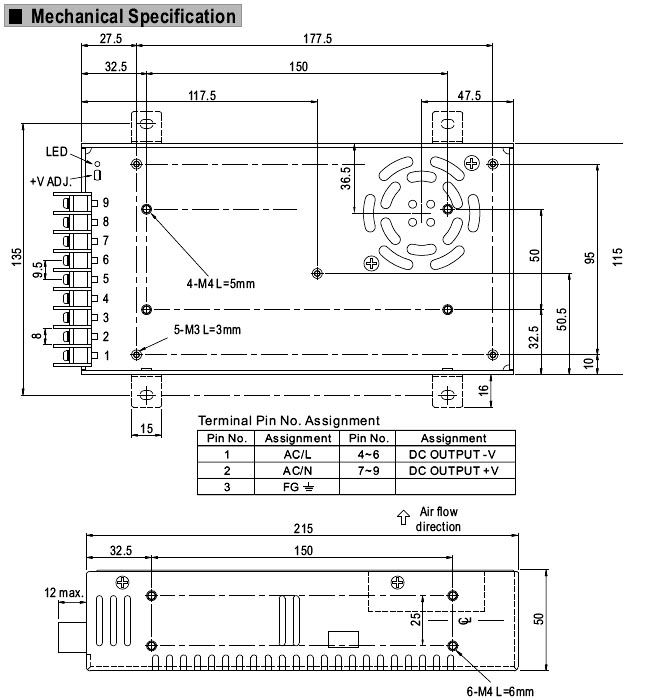

Pour les branchements, sur le bornier numéroté de 1 à 9 tu as :

- d'abord les bornes 1 à 3 qui servent pour l'alimentation de l'alim avec dans l'ordre la phase, le neutre et la terre en 3,

- les bornes 4 à 6 qui sont les sorties en négatif de l'alim,

- et les bornes 7 à 9 qui sont les sorties en positif.

En définitive, tu peux avoir jusqu'à 3 sorties pour brancher 3 chargeurs en direct mais il te faut te créer ton propre système de connection pour pouvoir alimenter tes chargeurs.

A noter aussi qu'à gauche du bornier tu as une led de fonctionnement + un potar qui va te servir à augmenter ou diminuer la sortie de ton alim, dans une certaine mesure. La mienne, je l'ai réglée à un peu plus de 14V.

Bonnes futures charges.

**Vidéos de mes débuts** · Message par **Oli** » 29 juil. 2010, 14:32

Je connaissais ce type d'alim.
Je songe à m'en racheter une. Mon chargeur accepte le 28V en entrée.

Vous prendriez plus un 14, 15 ou 24V sachant qu'elles ont toute la même puissance.

Et pourquoi Richard plusieurs sortie ?
On a les 350W sur une seule sortie quand même ?

Message par **Herve54** » 29 juil. 2010, 14:52

Hello,

Et pourquoi Richard plusieurs sortie ?
On a les 350W sur une seule sortie quand même ?

Vu le schéma, je dirais qu'il n'y a qu'une sortie sur laquelle on trouve 3 borniers pour le + et 3 borniers pour le -

La résolution de la photo n'est pas géniale mais apparemment il n'y a pas d'apairage entre les sorties.

Tu nous confirmes Riva ? (ou infirme

)

Hervé.

Message par **Herve54** » 29 juil. 2010, 15:03

Je songe à m'en racheter une. Mon chargeur accepte le 28V en entrée.
Vous prendriez plus un 14, 15 ou 24V sachant qu'elles ont toute la même puissance.

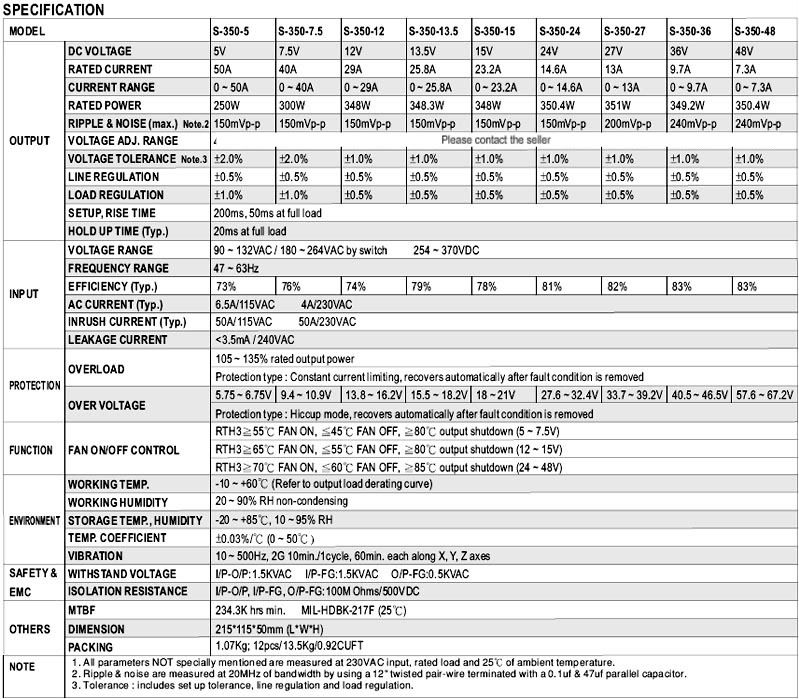

Pour ta question, Oli, si tu ne penses pas brancher autre chose que ton chargeur acceptant du 28V, je prendrais la 24V car elle a un rendement un peu meilleur (efficiency = 81%), donc a puissance de sortie égale, elle consommera un peu moins.

Par contre en prenant la 15V (plage réglable de 13,5 à 18V), tu seras plus polyvalent si un jour tu avais autre chose à brancher dessus.

Hervé.

**Vidéos de mes débuts** · Message par **Oli** » 29 juil. 2010, 15:06

J'ai vu l'efficacité

C'est aussi un peu ce que je me suis dit

En même temps mon chargeur fait deux fois 180W soit 360w dont je ne compte pas mettre autre chose dessus ... Mais c'est vrai que c'est pas mal de penser pour plus tard.

Mon second chargeur garderai un alim 14v x 16A pour lui tout seul. C'est un 250W.

Message par **Riva8406** » 29 juil. 2010, 15:41

Alors en effet, comme l'a bien compris Hervé, c'est une seule sortie et une seule puissance de 350W partagées en 3. Donc soit tu tires les 350W avec un seul appareil branché sur un des 3 borniers (+ & -), soit tu utilises tous les borniers sur plusieurs appareils et la somme des puissances ne pourra alors pas excéder 350W.

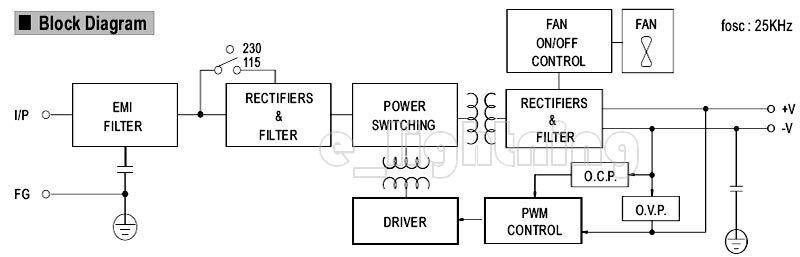

Pour info complémentaire, voici le schéma de l'alim :

Pour ce qui est du choix de la tension de sortie, cela reste une décision personnelle liée à sa propre utilisation. Jojo par exemple, pour son chargeur Hyperion, a choisi une 24V de mémoire. A toi de voir Oli mais si ce n'est que pour ce chargeur en particulier et si tu as une autre alim en 14V, prends du 24V alors.

**Vidéos de mes débuts** · Message par **Oli** » 29 juil. 2010, 15:45

Ouaip j'pense aussi, merci Richard

Message par **Katosan** » 03 août 2010, 14:45

Salut Richard et les autres

Merci pour tes réponses, remerciement tardif parce que je n'ai pas été abonné automatiquement à mon propre post.
Je vais faire les tests ce soir, enfin parce que 8 lipo 3S 2A et 4 de 6S 5A sur mon pauvre Turnigy Accucell 6S, il commence à me faire la tête. Il le fait je job le bougre mais il demande de l'aide là...

Je vous tiens au jus.

@++

Message par **Katosan** » 08 août 2010, 10:37

Salut la compagnie.

Bon, j'ai pris un peu de temps mais c'est fait. J'ai fabriqué les câbles hier soir pour l'alim secteur et pour les lipo 6S.
Bah ça marche super. L'alim est silencieuse, elle ventile au besoin mais jamais longtemps. J'ai chargé 4 x 6S, impec et 2 x 6S + 2 x 2 x 3S, idem. Donc 24S simultanément.

Voilà, donc bonne alim, au besoin, je pourrai lui coller un 2ème 4 x 6S de HK.

@+++
