HUGUES MD-500 TOW DEFENDER sur HK600GT

Message par **papydenis** » 06 nov. 2011, 00:33

Allez, Nozor, vite, la suite !!!

Denis

Nozor · Message par **Nozor** » 06 nov. 2011, 09:36

KERICK92: Merci !!! Diodes 1N4001 (j'en avais en stock) montées en série: j'arrive a 2.02V lipo chargée a 8.4V, et le moteur tourne impec. Quand la lipo baissera, il restera assez de jus pour continuer a faire tourner le moteur

Nozor · Message par **Nozor** » 07 nov. 2011, 09:48

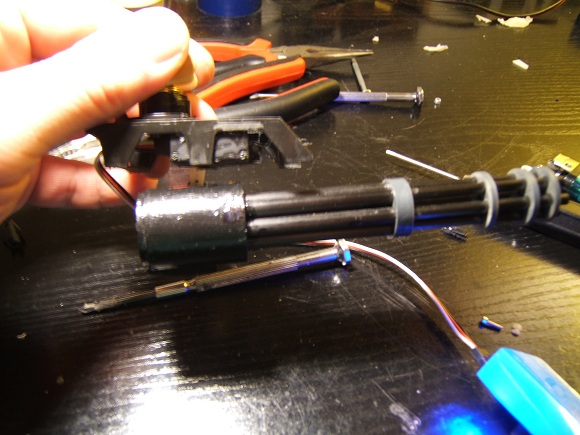

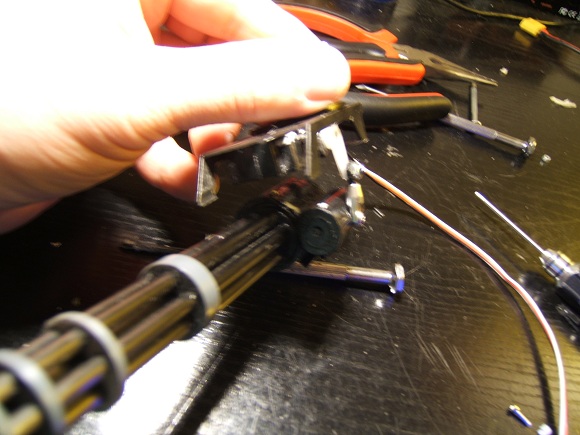

Bon, afin que le M61 puisse pivoter et être commandé par un servo, petite modif sur le support du M61 Vulcan (bah oui en fait, c'est pô une Gatling M-134 qui est un modèle "portatif"

).

Ayant trouvé sur le net des photos du modèle monté sur hélico avec une nacelle, j'ai fouillé dans mon tiroir "merdouilles qui serviront jamais" et ai déniché ce support de batterie nimh du même hélico 2 voies made in ebay !

J'ai donc rassemblé pas mal de rondelles, vis, écrous différents et un vieux sauve-servo sanwa pour réaliser la partie permettant fixation et rotation. J'avais aussi prévu de monter cela sur roulement, mais pas un seul de tout ceux que j'ai ne convenait...

Le roulement de pieds de pales ne sert a rien en tant que roulement, il est juste là pour centrer l'écrou inversé sur le montage et supprimer tout jeu.

Le tout est vissé dans un écrou nylstop prisonnier du bras support des armes de l'hélico. La fixation est faite dans la partie amovible du bras, au cas où.

Il n'y aura pas de débattement vertical, vu la taille du système a mettre en œuvre, (loger un servo dans la nacelle et le fixer a un système tournant sur l'axe radial en déporté), cela prendrais trop de place et de poids sous le bras support.
Enfin, c'est pour l'instant ce que je pense. Vais peut-être y réfléchir quand même.

Ça tourne bien libre et sans jeu.
y'a plus qu'a peindre.
Le souci d'alim sur lipo est réglé par des diodes 1N4001 montées en série.

J'ai commandé un bandeau de cartouches sur ebay (merci Lee !) mais en métal intégral, ça a une gueule folle !

To be continued...

jonat77 · Message par **jonat77** » 07 nov. 2011, 22:24

Salut Nozor !!!

Je viens de dévorer ton sujet de A à Z ! C'est vraiment du super boulot !!!
Si, si !!!

J'ai hâte de découvrir la suite !

Nozor · Message par **Nozor** » 08 nov. 2011, 01:51

A la recherche d'un module de son pour le M61, j'ai trouvé ça:

j'ai demandé au vendeur si le son émis "module machinegun" correspondait a un son de mitrailleuse car c'est un site allemand et j'ai un peu de mal ! Il semblerait que ce module ait un son de canons de bateau de guerre..a vous donc. Les programmables sont trop chers ! (150E mini...)

Sinon, faudra que je vois chez mon vendeur de composants si il peut en avoir en kit...

Chopper600GT · Message par **Chopper600GT** » 08 nov. 2011, 13:30

Il ne faut pas oublier que ce que tu vas installer doit etre assez fort pour surpasser le son produit par l'helico lui meme

Nozor · Message par **Nozor** » 08 nov. 2011, 13:34

Je sais bien ! mais un ampli au cul du module, un HP de puissance qui va bien en restant compact...

D'ailleurs, le mag allemand vient de me répondre. Le bon module n'était pas celui présenté, mais un autre, au même prix, soit 40E. A voir donc.

dpdeschamps · Message par **dpdeschamps** » 11 nov. 2011, 12:53

salut Nozor,
tu me surprends chaque jour un peu plus. plus ça va plus tu détailles. bon courage.

Nozor · Message par **Nozor** » 30 nov. 2011, 14:20

Salut a tous !

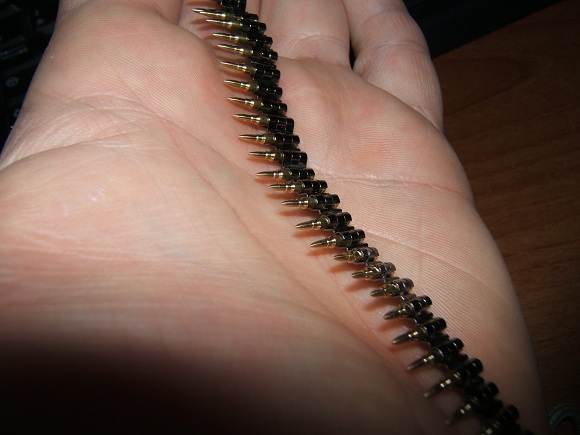

Reçu hier les "balles" pour le M61. Zut, trop petites. J'ai donc dû commander les imitations de 12.7 au lieu de 7.62...

Sinon, plutôt bien imitées, le rendu est très bon, et le montage nécessite une pince pour ne pas se...flinguer les doigts !

Nozor · Message par **Nozor** » 30 nov. 2011, 14:23

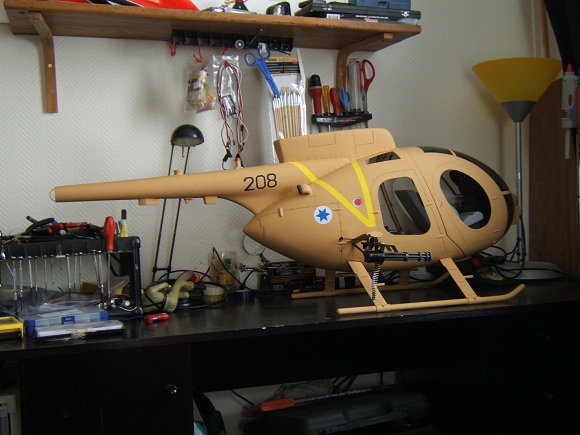

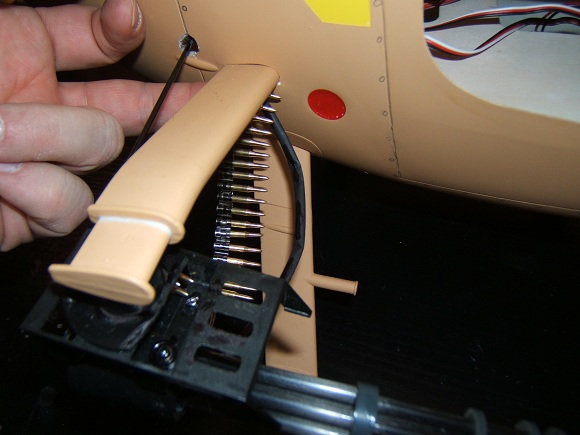

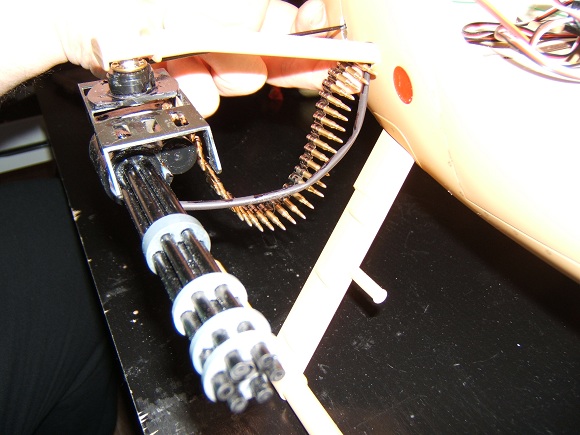

Le M61 Vulcan est monté sur le fuselage. Quelques soucis rencontrés, notamment pour la fixation et la hauteur et orientation du servo de balayage. En effet, il fallait le monter sur le bras de support des armes, mais l'un des pieds de train d'aterro passant juste en dessous, pas moyen de le descendre assez pour avoir une tige de commande assez proche et basse:

On voit donc bien trop la tringlerie a mon goût, mais il était impossible de rapprocher plus en logeant le servo plus près...

Avec les cartouches, trop petites, en, attendant de monter les prochaines:

En fonctionnement:
http://www.youtube.com/watch?v=o3aSEAFuYvE[/video]
Reste la peinture, et un soufflet (dont je réfléchi a "avec quoi ?") pour masquer le trou de la tringlerie qui devait être large, le bout de la chape sortant légèrement du fuselage en débattement maxi.

Au final, je suis assez content du résultat

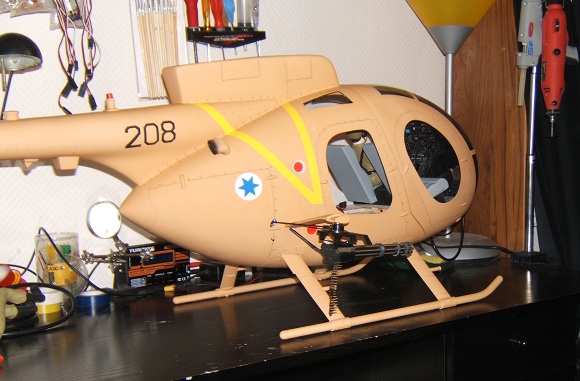

Et pour mon plaisir perso, encore deux photos !

ze bebert · Message par **ze bebert** » 30 nov. 2011, 16:31

pour les souflets, tu as ceux pour bateaux RC, qu'on utilise pour les commande de gouvernail.
dans tout les shop de modélismes a pas cher..

sinon, nice taf gars ! il en jette un max cet engin !

Chapitre des critiques, ca ballaie pas un peut large ?

Nozor · Message par **Nozor** » 30 nov. 2011, 17:24

Merci pour le tuyau du soufflet, je vais voir a mon mag !

Pour le balayage marge, si, mais une fois la prog réalisée sur le module qui pilote les servos du radar et de la mitrailleuse, plus de souci

lionel70 · Message par **lionel70** » 30 nov. 2011, 17:46

J'ai vraiment hâte de voir la bête voler !

Bluezoom · Message par **Bluezoom** » 30 nov. 2011, 19:47

Bravo, quel soucis du détail et tout fonctionnel, vraiment bravo pour ton boulot. Il me tarde de le voir fini.
Par contre tu le peint en noir mat, tu n'a pas peur de ne pas le voir en vol car c'est pas très visible tout de même. Perdre de vue un tel travail et le mettre au tas ça me ferait un peu flipper.
Dominique

Nozor · Message par **Nozor** » 30 nov. 2011, 21:43

Oui, j'ai pensé a ce souci de couleur aussi ! Je réfléchis a une autre solution

Message par **Blinderrrrr** » 30 nov. 2011, 21:51

Chapeau Nozor pour ce souci du detail, le resultat est trèèèès jolie!!!
Les balles même dans cette taille sont pas ridicules, bon courage pour la suite.

Nozor · Message par **Nozor** » 01 déc. 2011, 00:34

Merci a tous pour vos com si sympa !

Nozor · Message par **Nozor** » 03 déc. 2011, 02:47

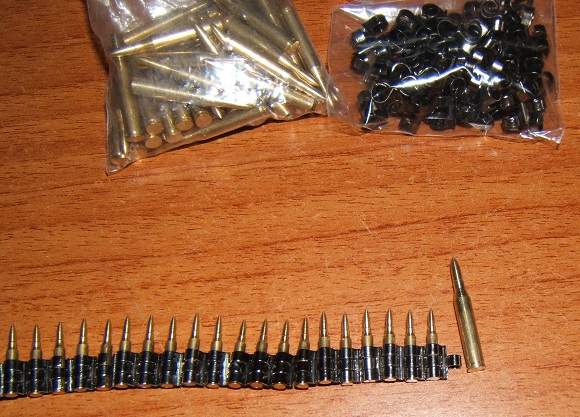

Bon, reçu les nouvelles bastos, one week from Hong-Kong en période de fêtes...on peut pas rivaliser, c'est clair !
Voici la différence de taille, ça le fait !!!

Demain, direction Décathlon pour acheter un soufflet qui masquera la tringlerie et surtout son trou de passagte dans le fuselage, puis pose du bidule sur le truc afin que le machin soit plus mieux beau.

Je réfléchis aussi a ce que la mitrailleuse soit "servotée" pour bouger de bas en haut ce qui avec le module de prog permettrait des mouvements de "poursuite" assez réalistes. Le hic est la mise en ouvre, et le poids total d'un tel ensemble, vu en plus le porte a faux créer pas la position de la mitrailleuse sur le fuselage... Pis j'ai plus de servo en rabe !

Mais bon, ça me trotte et me botte, alors je viens de commander ce servo que j'installerai entre le support tourelle et la mitrailleuse elle-même. Ainsi la tourelle pourra continuer a balayer, servo fixé dessus, pendant qu'il supportera la mitrailleuse. J'ai pris un micro modèle pour pouvoir l'intégrer au mieux. On verra bien !

Nozor · Message par **Nozor** » 03 déc. 2011, 16:25

La suite:

Ce qui donne ça:
http://www.youtube.com/watch?v=5y4Ul_UPOiI[/video]
Les mouvements sont pour le moment désordonnés car je me sers d'un simple testeur de servos. Avec le module, tout sera nickel: mouvements, ordre, course, vitesse, temps de pause, accélération, ralentissements....

Suis content, la mitrailleuse n'est pas trop rabaissée par rapport a la nacelle: il a suffit de jouer sur le centrage du servo et le point d'encrage de la mitrailleuse par rapport au servo et nacelle pour ne pas avoir a mettre un bras de commande trop long et gagner en débattement.
Je dois maintenant fignoler ce montage et faire un bras de commande plus propre pour relier ce nouveau servo et la mitrailleuse. Puis, passer le fil et tout masquer ! :roll:

Pour l'anecdote, j'avais fais une 1ère vidéo, mais je la trouvais un peu trop tendancieuse pour notre fofo...
http://www.youtube.com/watch?v=n_cg_d0N ... ture=g-upl[/video]
J'ai crains les petites phrases du genre:
"Eh, combien de coups a la minute ?" "C'est une cartouche sur bande ?"
"Tiens, ma femme s’intéresse au modélisme !?

"
Enfin, vous voyez quoi...

Message par **proteus44** » 03 déc. 2011, 19:22

joli boulot, vraiment !

Concernant les 'bastos', ça aurait marrant que ça se fasse contrôler en douane
Petite descente de police à 6H du mat' avec perquisition pour importation d'armes , ça t'aurait tenté ?

lionel70 · Message par **lionel70** » 03 déc. 2011, 21:56

Chapeau Nozor !

C'est vrai que la taille des balles est plus adaptée que la première version...

Nozor · Message par **Nozor** » 04 déc. 2011, 07:25

Mais ils sont venus Proteus, ils sont venus ! Ils sont juste repartis bourrés et ébahis par ce beau fuselage

Lionel70: t'inquiète l'ami, tu le verras bientôt

Nozor · Message par **Nozor** » 04 déc. 2011, 09:30

Bon, j'ai attaqué la prog du module. Voici un 1er jet:
http://www.youtube.com/watch?v=3hz8h6w2pkk[/video]

Avec les sorties servo dispo (il m'en reste 3 !), que l'on peut commuter en input ou output, je brancherais l'inter commandé qui permettra d'inclure dans la séquence la rotation des canons de la mitrailleuse ainsi que leur arrêt et redémarrage plus plus de réalisme. Pour l'instant, je dois développer plus précisément la séquence, pour qu'elle soit plus "ample" et plus propre, en ajustant débattement et vitesses...

Chopper600GT · Message par **Chopper600GT** » 04 déc. 2011, 20:32

Super boulot mon cher

Nozor · Message par **Nozor** » 05 déc. 2011, 10:31

Merci

Et toi, s'en est où ?

A Tous:

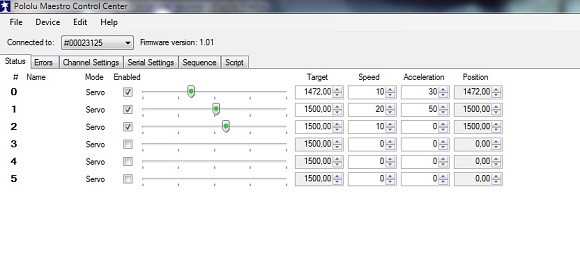

Voici un aperçu de la prog a réaliser et de la manière dont le module fonctionne:

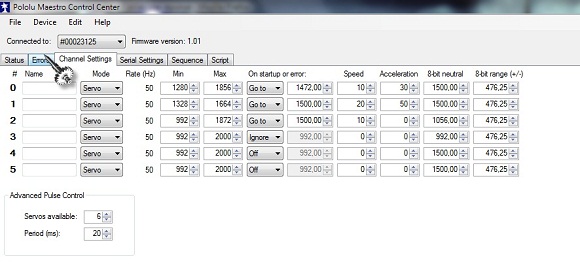

On règle d'abord les propriétés de chaque canal: vitesse, accélération, course mini et maxi. Elles sont de base et peuvent donc être modifiée pour chaque étape d'une séquence, sauf les courses mini maxi puisque se sont les butées mécaniques:

On créer ensuite un mouvement par servo. En déplaçant le curseur, on créer le mouvement et déplace le servo en réel pour contrôler l'effet obtenu. On valide la séquence:

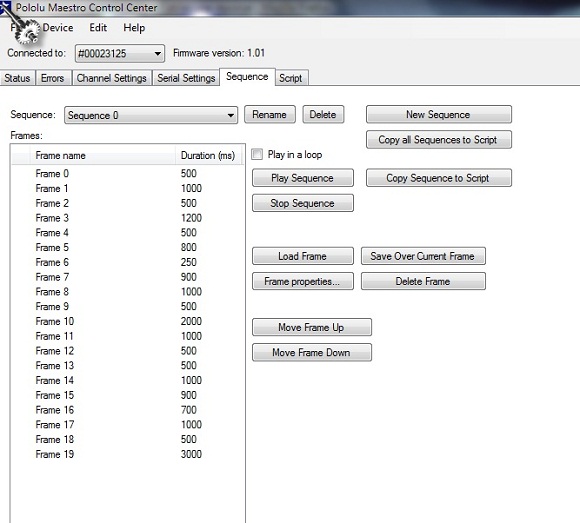

Ensuite, cela s'inscrit ici:

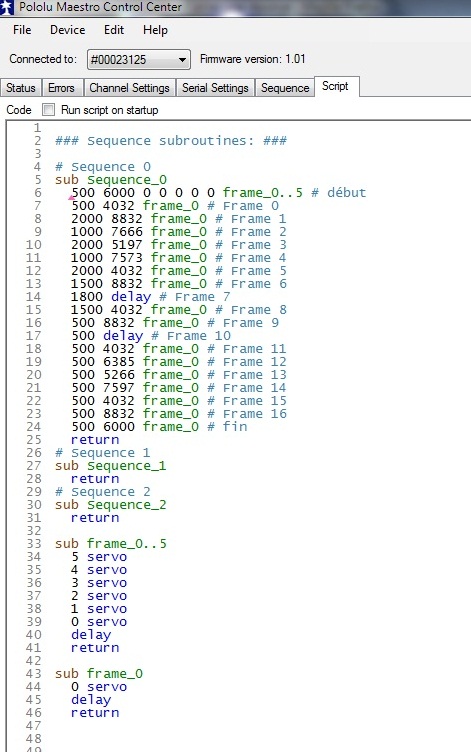

Cela donne ce script, que l'on peut modifier directement. Cela peut paraître plus compliqué que la version "interface" ci-dessus, mais en s'y pendant 5 minutes, c'est vraiment facile, et même plus complet a éditer je trouve:

Nozor · Message par **Nozor** » 05 déc. 2011, 19:16

Salut !

La prog est quasi achevée, mais j'ai un big problème: impossible de lancer la séquence simplement en alimentant le module, il lui faut recevoir l'ordre du pc, et il doit donc être relié en USB... Je pensais pouvoir lancer l'ordre par la radio avec une des voies du récepteur sur le pin RX (qui est pour un signal TLL)

mais cela ne fonctionne pas...

J'ai bien basculé le mode de commande sur USB ET Serial (les pin) ou en serial seul, mais seul l'USB, quand on appui sur "lire la séquence" fait fonctionner le tout... FAIS CHIER !!!

Normalement, une fois programmée, il devrait lire la séquence dès qu'il est alimenté: je pensais donc lui coller un inter commandé au bornes d'alim, un ordre a la radio, et zou. Ben non...

Quelqu'un s'y connait ? Ils parlent de "TTL Caractéristiques de série:
Prise en charge de 300 à 200000 bps en fixe-bauds mode, 300 - 115200 bps en autodetect-baud mode (2)" mais là, je nage total..............

Nozor · Message par **Nozor** » 06 déc. 2011, 14:59

Ça y est, tout fonctionne, mitrailleuse itou, et en autonome, sans le pc. Suffisait de cocher "run script at startup"... la honte !

Pour la rotation des canons, ne souhaitant pas qu'ils tournent en permanence, j'ai transformé un vieux servo en inter commandé: ainsi, quand le module donne un ordre servo, la mitrailleuse tourne, selon le temps, le moment de démarrage, et la vitesse programmée.

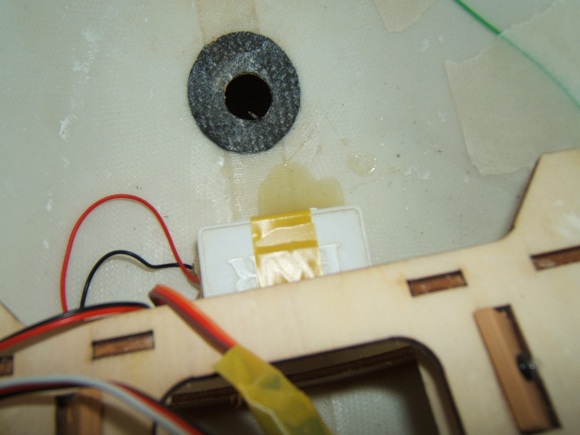

J'ai logé le vieux servo et son potar fixé a la colle chaude dans un vieux boitier pour bouchons d'oreilles...

faut que je passe au mag pour le soufflet et de la peinture noir mat. J'ai pas eu le temps avec tout ça ! :roll:
Je vous fais une vidéo du résultat rapido

Nozor · Message par **Nozor** » 07 déc. 2011, 10:09

Salut a tous !

Hier soir, j'ai fumé la platine de servo transformée en inter commandé... en fait, gros couillon que je suis, j'ai fais mes calculs sur une base de 6V, avec un boitier de 4 piles 1.5V. Et une fois tout fini, j'ai branché le montage sur>..une lipo 2S...

Bref, c'est réparé, et maintenant les deux réductions de voltage (en entrée et sortie de platine, soit 4.8v et 1.8v) sont ok pour une lipo 2s, en tenant compte de la variation de charge de la lipo. Cette fois, ça tient.
Voici le résultat final (on ne voit pas le radar car le cockpit n'était pas connecté au module):
http://www.youtube.com/watch?v=rcMx-LEP ... r_embedded[/video]

Message par **manulight** » 07 déc. 2011, 16:15

nickel tous ca

tres bo boulot !!!

etien96ne · Message par **etien96ne** » 07 déc. 2011, 20:43

C'est carrement magique !!!

Vraiment poussé au moindre detail !!

Vivement le 1er vol

Nozor · Message par **Nozor** » 08 déc. 2011, 01:41

Merci !

mais le 1er vol me fou la trouille !

nonostyle973 · Message par **nonostyle973** » 08 déc. 2011, 07:41

Salut superbe projet. J'adore toute les astuces que tu as utilisée et comme dit etien96ne vivement le premier vol que ta la trouille c'est normal qui ne l'aurait pas vu le temps que ta passé dessus bon courage.

Chopper600GT · Message par **Chopper600GT** » 08 déc. 2011, 12:33

Impeccable

Message par **proteus44** » 08 déc. 2011, 14:39

Nozor a écrit :Merci ! mais le 1er vol me fou la trouille !

Tu m'étonnes j'ai le même problème (sauf que moi, le trainer n'est même pas encore au point <_< )

Nozor · Message par **Nozor** » 08 déc. 2011, 14:51

Ce matin (enfin, cette nuit) j'ai commandé de quoi bidouiller un module de son: enregistrement par usb, restitution de 200s sur 1 a 20 samples selon qualité et format d'encodage. Vu le prix des modules spécialisés (150E hors accessoires !), j'ai opté pour ça: http://www.ebay.com/itm/ws/eBayISAPI.dl ... AQ:US:1123

Ne rigolez pas, même si ça paye pas de mine: la qualité du son m'importe peu en sortie HP de cette carte vu que c'est un autre HP qui sortira le son, au cul d'un ampli. Les piles seront virées car le montage sera alimenté directement par le module qui sortira sur la sortie dédiée 4.8V...vers un autre vieux servo transformé en inter commandé, encore une fois. Le poussoir sera mis en normalement fermé pour que dès que le jus arrive, le son soit émis. L'ampli lui (qui fonctionne entre 7.5 et 12V) sera alimenté en permanence par le 8.4V du module en sortie brute.

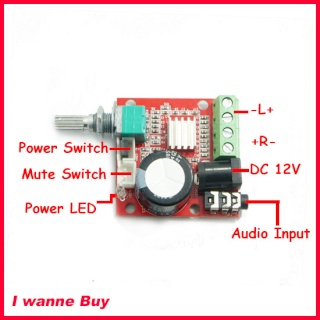

L'ampli donc[/url][/b][/u],

cela devrait suffisamment amplifier le son. Manquera deux petits HP car cet ampli n'est pas bridgeable en mono.

J'ai déjà trouvé le fichier son, je n'aurais plus qu'a le sampler et le modifier pour le caler sur les départs/arrêts de rotation des canons... Il faudra ensuite modifier la séquence pour ajouter un faux servo, qui sera l'inter commandé pour envoyer ou non du son en même temps que les canons.

Nozor · Message par **Nozor** » 08 déc. 2011, 15:35

Put..n !!! Je viens de faire une de ces connerie...
Un couple d'amis est passé, et j'ai voulu leur montrer le résultat. Je branche tout, je trouve que les canons ne tournent pas bien vite, mais bon, ça fonctionne. 2 min plus tard, je vais pour débrancher la lipo du BEC externe...elle est chaude ! Là, je percute: je n'ai pas libéré les p&ales de leur support mousse qui les fixe sur le tube de queue: les trois servos du cyclique ont forcé pour se mettre au neutre. Bilan: lipo déchargée à 3.7V par élément en moins de 2 minutes (pas grave ça !), bec très chaud, mais encore fonctionnel. Et servos BRULANTS. Deux sont complètements HS et un est devenu très lents.
Bref, 38 euros pour une connerie.
C'est qui le roi des cons ? C'est MOI !!!

etien96ne · Message par **etien96ne** » 08 déc. 2011, 23:50

Ah zut ! C'est dommage pour tes servos <_<

J'ai quelques petites questions a te poser :

Tu as combiens de lipo pour alimenter le tout ?? Le bec externe alimente tout ou c'est des lipos separées ??
Meme en relisant tout depuis le debut je suis perdu

Vas-tu faire une deuxieme mitralleuse ??

En tout cas ne t'arrete pas en si bon chemin ! C'est magnifique !

Message par **proteus44** » 09 déc. 2011, 08:39

mdr ! (pas pour les servos hein

)
On a eu la même idée pour le module son.

Franchement, les modules à 130€, c'est se foutre du monde quand tu voies le prix de n'importe quel lecteur mp3 classique.

J'ai trouvé ça: http://cgi.ebay.fr/ws/eBayISAPI.dll?Vie ... 0524320163 en 6V (donc en sorti de BEC ça ira parfaitement).
Par contre plus cher que toi

, mais ça reste raisonnable.
J'ai bidouillé un fichier son trouvé sur le net pour qu'il dure 5mn (avec mp3edit). (démarrage de turbine + vol classique)
Reste à voir la qualité du son, éventuellement trouver un HP pas trop lourd, mais de meilleur qualité.

Je ferai un retour sur la qualité du bouzin.

a+

Nozor · Message par **Nozor** » 09 déc. 2011, 09:56

Salut Proteus.

J'avais vu ce module, mais question: comment vas-tu faire pour le déclencher a la radio ? Car en fait, mon astuce de déclenchement par inter commandé ne fonctionnera pas: il faut le faire avec un relais reed et une diode apparemment. Tu as prévu quoi toi ?

Salut Etienne:

Alors une lipo 6s 5000mah 45C pour le moteur, une lipo 2S 1300mah 25c pour le mégabec 8A. Je pense augmenter pour une 2s en 1800 ou 2200mah car effectivement, tout le reste est dessus. Mais une seule mitrailleuse suffira bien ! (il est fou celui-là !

) l'autre côté, c'est un lance roquettes, fixe et en fibre de verre !

Message par **proteus44** » 09 déc. 2011, 14:09

Très simplement: il sera branché sur la même lipo que les diodes (feux de position, etc...).
Comme le son commence par le son d'une turbine qui démarre, ça me laissera le temps de lancer le rotor (largement).
Contrairement à toi, où c'est le son de mitrailleuse c'est ça ?

Pour le déclenchement , on verra. Soit manuellement, soit déclenché automatiquement à la mise sous tension, je regarderai comment je peux faire.
